HQ30C
ORDER CODE: HQ30C
Condividimi

Immagine Principale
  • HQ30C
  • HQ30C
  • HQ30C
  • Code Orient. Vertice D.Est (cm) D.Int. (cm) A (cm) P (cm) Peso (kg) Nr. archi Colore Disp.
    HQ30C200 - - 200 142 29 29 9,00 4 AL
    HQ30C1000B - - 1000 942 29 29 50,10 12 BK
    HQ30C300 - - 300 242 29 29 14,00 4 AL
    HQ30C200B - - 200 142 29 29 9,00 4 BK
    HQ30C400 - - 400 342 29 29 19,10 4 AL
    HQ30C300B - - 300 242 29 29 14,00 4 BK
    HQ30C500 - - 500 442 29 29 24,30 8 AL
    HQ30C400B - - 400 342 29 29 19,10 4 BK
    HQ30C600 - - 600 542 29 29 29,50 8 AL
    HQ30C500B - - 500 442 29 29 24,30 8 BK
    HQ30C700 - - 700 642 29 29 34,60 8 AL
    HQ30C600B - - 600 542 29 29 29,50 8 BK
    HQ30C800 - - 800 742 29 29 39,80 8 AL
    HQ30C700B - - 700 642 29 29 34,60 8 BK
    HQ30C900 - - 900 842 29 29 44,90 8 AL
    HQ30C800B - - 800 742 29 29 39,80 8 BK
    HQ30C1000 - - 1000 942 29 29 50,10 12 AL
    HQ30C900B - - 900 842 29 29 44,90 8 BK

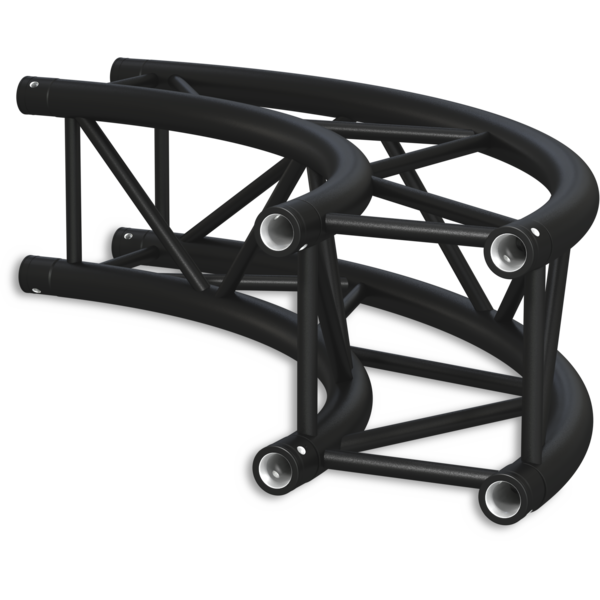

    Struttura circolare realizzata in alluminio Heavy a sezione quadrata con lato 29 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x3 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock con coniche.
    4 kit fast connection FCQ5 inclusi.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    HQ30C (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    3D HQ30C_3D.zip 6MB
    2D HQ30C_2D.zip 2MB
    Technical drawing HQ30C_TECHNICAL DRAWINGS.zip 273KB
