SQ30C
ORDER CODE: SQ30C
Condividimi

Immagine Principale
  • SQ30C
  • SQ30C
  • SQ30C
  • Code Orient. Vertice D.Est (cm) D.Int. (cm) A (cm) P (cm) Peso (kg) Nr. archi Disp.
    SQ30C200
    DISCONTINUO
    - - 200 142 29 29 33,6 4
    SQ30C200B
    DISCONTINUO
    - - 200 142 29 29 33,6 4
    SQ30C300
    DISCONTINUO
    - - 300 242 29 29 48.52 4
    SQ30C300B
    DISCONTINUO
    - - 300 242 29 29 48.52 4
    SQ30C400
    DISCONTINUO
    - - 400 342 29 29 66,68 4
    SQ30C400B
    DISCONTINUO
    - - 400 342 29 29 66,68 4
    SQ30C500
    DISCONTINUO
    - - 500 442 29 29 76 8
    SQ30C500B
    DISCONTINUO
    - - 500 442 29 29 76 8
    SQ30C600
    END OF LIFE
    - - 600 542 29 29 101,32 8
    SQ30C600B
    END OF LIFE
    - - 600 542 29 29 101,32 8
    SQ30C700
    END OF LIFE
    - - 700 642 29 29 116,34 8
    SQ30C700B
    DISCONTINUO
    - - 700 342 29 29 116,34 8
    SQ30C800
    END OF LIFE
    - - 800 742 29 29 124,08 8
    SQ30C800B
    DISCONTINUO
    - - 800 742 29 29 124,08 8
    SQ30C900
    END OF LIFE
    - - 900 842 29 29 153.985 8
    SQ30C900B
    DISCONTINUO
    - - 900 842 29 29 153.985 8
    SQ30C1000
    DISCONTINUO
    - - 1000 942 29 29 183.24 12
    SQ30C1000B
    DISCONTINUO
    - - 1000 942 29 29 183.24 12

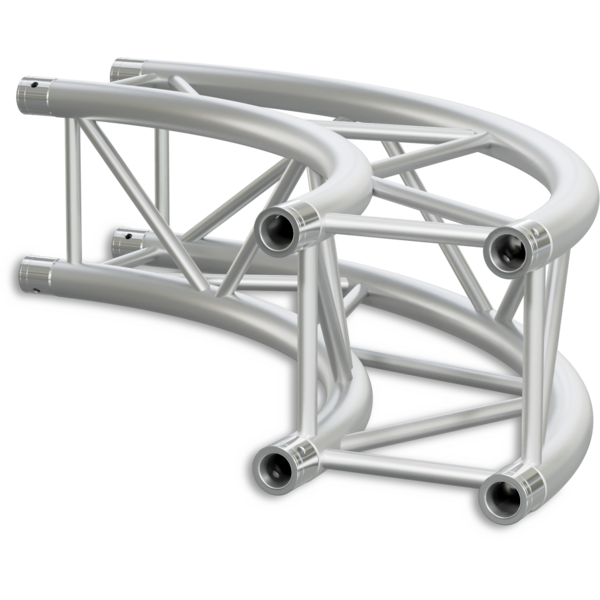

    Struttura circolare realizzata in alluminio a sezione quadrata con lato 30 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm 6082 T6
    Diagonali: tubo estruso Ø 25x2 mm 6082 T6
    Terminali: Connessioni Quick-Lock con coniche
    4 kit Fast Connection FCQ5 inclusi

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SQ30C (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SQ30C_2D.zip 3MB
    Technical drawing SQ30C_TECHNICAL DRAWINGS.zip 502KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware
