ARCLED7513Q2Z
PROLIGHTS
discontinued

ARCLED7513Q2Z

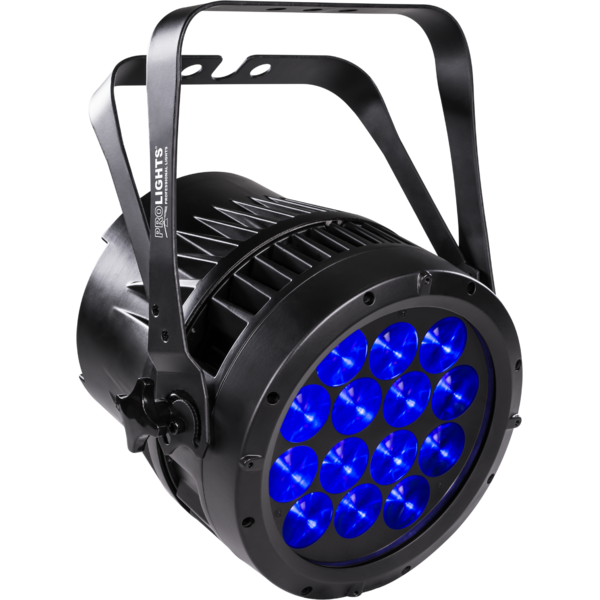

ARCLED7513Q2Z è un Par LED di nuova generazione con zoom, progettato per rental-company sia per stage che per l'illuminazione architetturale,in grandi e medi eventi sia indoor che outdoor. ARCLED7513Q2Z offre performance mai viste, utilizzando LED 14x15 W RGBW / FC e uno zoom ad alta efficienza 6° - 30°


Caratteristiche principali:

  • 14x15 W RGBW FC LED
  • Zoom 6° - 30° in DMX per offrire flessibilità sia per usi architetturali che sul palco
  • Resistente custodia IP65, ideale per touring e installazioni architettoniche fisse
  • Miscelazione colore superiore e avanzata capacità di emulare l'intero spettro del bianco
  • Operatività silenziosa e HD dimming

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 14x15W RGBW LED
  • Flusso luminoso: 3'100
  • Lux: 9'670lx @3 m
OTTICA
  • Zoom range: 6 - 43° motorizzato, lineare
  • Angolo di proiezione: 6 - 30°
  • Angolo di campo: 11 - 43°
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.800 K ~ 10.000K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CONTROLLO
  • Protocolli supportati: DMX512
  • Canali DMX: 3 / 4 / 5 / 6 / 7 / 12 / 17ch
  • Display: display LED
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 5 curve dimmer selezionabili
  • Strobo / shutter: 0 ~ 30 Hz, elettronico
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 235W
  • Output (a 230V): 12 unità connesse in serie
CONNESSIONI
  • Connessione di segnale: Amphenol XLR 3p IN/OUT connectors
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
CARATTERISTICHE FISICHE
  • Grado IP: IP54 per installazioni esterne temporanee, non fisse
  • Raffreddamento: equalizzazione pressione tramite membrane GORE
  • Struttura: Corpo in alluminio pressofuso ad alta resistenza
  • Finitura: nero
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 283x236x348mm / 11.14''x9.29''x13.7''
  • Peso: 8,6kg / 18.96lbs
INSTALLAZIONE
  • Sospensione e fissaggio: doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra

Varianti

Code
Signal Connections
Connessioni Segnale
Grado IP
ARCLED7513Q2ZIP
ARCLED7513Q2ZIP (DISCONTINUO)
IP cable
IP cable
IP67
ARCLED7513Q2ZTZ
ARCLED7513Q2ZTZ (DISCONTINUO)
Powercon
DMX in/out
IP54
ARCLED7513Q2ZSC
ARCLED7513Q2ZSC (DISCONTINUO)
Seetronic
Seetronic
IP54

Accessori e prodotti correlati

ARCEXAC3
ARCEXAC3
(Opzionale)
ARCEXDC3
ARCEXDC3
(Opzionale)

DOWNLOAD

Data sheet & specs

File name File size Download

User manual

File name File size Download
User manualArcled7513q2z_USER_MANUAL_ITEN.pdf(30/06/2016)7MB

DMX chart & personalities

File name File size Download

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2DArcled7513q2z_CAD_2D.dwg(20/08/2018)1MB
Technical drawingArcled7513q2z_TECHNICAL_DRAWING.pdf(09/05/2019)232KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware
