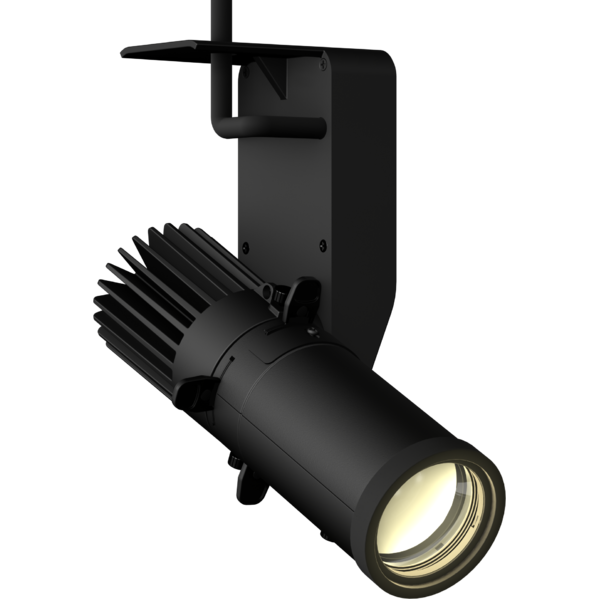

EclMini CC

Gallery light 18W led bianco a corrente costante connesso ad un alimentatore e driver esterno

EclMini è una gamma di spotlight LED ultra compatta, progettata per gallerie o centri commerciali con diverse possibilità di controllo e ottiche per qualsiasi tipo di applicazione.
EclMini CC viene connesso ad un alimentatore e driver CC esterno (max 500mA/36V). Sono disponibili accessori PROLIGHTS o, in alternativa è possibile utilizzare accessori di terze parti compatibili, permettendo ai system integrators di installare questi spotlight nelle proprie installazioni.
EclMini CC è dotato di un LED bianco ad alta efficienza da 18W, disponibile nelle varianti 2.700K, 3.000K, 4.000K o 5.600K, con un ampia scelta di ottiche e accessori disponibili che lo rendono un proiettore multi uso.

5 YEARS WARRANTY

Caratteristiche principali:

  • Versione a corrente costante connesso ad un alimentatore e driver CC esterno (max 500mA/36V)
  • LED 18W ad alto CRI disponibile nelle varianti 2.700K, 3.000K, 4.000K, 5.600K, con scocca bianca o nera
  • Possibilità di diverse ottiche: 19°/26°/36°/50° profile o 15-30° /25-50° wash
Vedi varianti CONFIGURATOR

PHOTO GALLERY

EclMini CC
EclMini CC
EclMini CC
EclMini CC
EclMini CC
EclMini CC
EclMini CC
EclMini CC

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 18W COB Led Bianco
  • CCT: 2.700K - 3.000K - 4.000K - 5.600
  • Flusso luminoso: (3.000K) (19°) 1.134 lm - (26°) 1.130 lm - (36°) 1.144 lm - (50°) 1.105
  • Flusso luminoso: (5.600K) (19°) 1.230 lm - (26°) 1.250 lm - (36°) 1.251 lm - (50°) 1.212 lm @full
  • Lux: (3.000K) (19°) 588 lx - (26°) 334 lx - (36°) 184 lx - (50°) 98lx
  • Lux: (5.600K) (19°) 632 lx - (26°) 363 lx - (36°) 193 lx - (50°) 105lx
  • CRI: 93 @2.700 K; 92 @3.000 K; 89@4.000 K; 93 @5.600 K
  • R9: TBD
  • TLCI: 84 @2.700 K; 87 @3.000 K; 89 @4.000 K; 95 @5.600 K
  • TM30 Rf: > 89 @2.700 K; 3.000 K; 4.000 K; > 93 @5.600 K
  • TM30 Rg: > 102 @2.700 K; 3.000 K; 4.000 K; 5.600 K
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Ottica: (profile lens - optional) 19°, 26°, 36°, 50° - gobo holder included
  • Zoom range: (wash lens - optional) 15° ~ 30° or 25° ~ 50°
  • Altro: 360° lens rotation - optional 360° rotating barndoors and gel frame holder
  • Altro: (profile lens - optional) gobo holder size E, outer: 37,3 mm - image: 24 mm - thickness: 1,1 mm
CORPO
  • Hardware a bordo: lockable tilt with screw
  • Corpo: alluminio pressofuso
  • Colore: RAL 9004 or RAL 9003
  • Altro: 1m cable included - Cable diameter range: 6 - 10 mm
ALIMENTAZIONE
  • Alimentazione a corrente costante: max 500mA/36V
  • Potenza massima assorbita: 18W
  • Output (a 230V): 40 unità connesse in serie
CARATTERISTICHE FISICHE
  • Temperatura di esercizio: -10° ~ +45°
  • Grado IP: IP20
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: track / hanging / ceiling installation
  • Connessione dati: screw terminal blocks
  • Dimensioni (LxAxP): 103X170x103mm / 4.06''x4.06''
  • Peso: 1kg / 2.2lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Code
CT
Colore
Adattatore a track
Ottica
ECLMINICC27KB
ECLMINICC27KB
2700K
Black
Not included
Not included
ECLMINICC30KB
ECLMINICC30KB
3000K
Black
Not included
Not included
ECLMINICC40KB
ECLMINICC40KB
4000K
Black
Not included
Not included
ECLMINICC56KB
ECLMINICC56KB
5600K
Black
Not included
Not included
ECLMINICC27KW
ECLMINICC27KW
2700K
White
Not included
Not included
ECLMINICC30KW
ECLMINICC30KW
3000K
White
Not included
Not included
ECLMINICC40KW
ECLMINICC40KW
4000K
White
Not included
Not included
ECLMINICC56KW
ECLMINICC56KW
5600K
White
Not included
Not included
