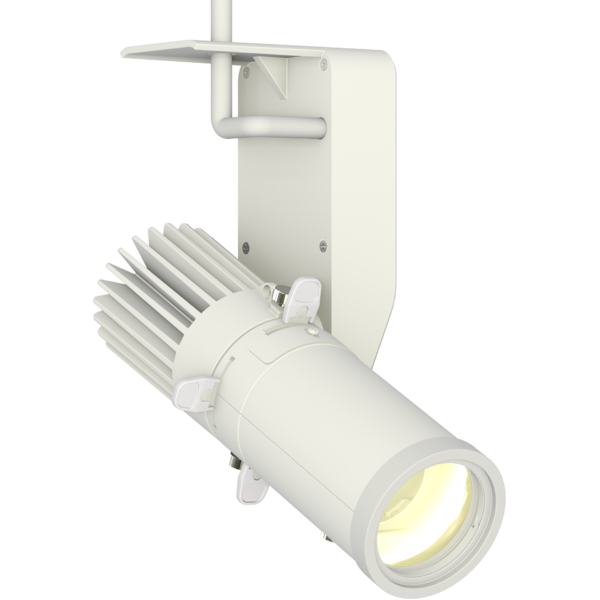

EclMini CC
ORDER CODE: ECLMINICC
Condividimi

Immagine Principale
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • ECLMINICC
  • EclMini CC
    Code CT Colore Adattatore a track Ottica Disp.
    ECLMINICC27KB 2700K Black Not included Not included
    ECLMINICC30KB 3000K Black Not included Not included
    ECLMINICC40KB 4000K Black Not included Not included
    ECLMINICC56KB 5600K Black Not included Not included
    ECLMINICC27KW 2700K White Not included Not included
    ECLMINICC30KW 3000K White Not included Not included
    ECLMINICC40KW 4000K White Not included Not included
    ECLMINICC56KW 5600K White Not included Not included

    EclMini è una gamma di spotlight LED ultra compatta, progettata per gallerie o centri commerciali con diverse possibilità di controllo e ottiche per qualsiasi tipo di applicazione.

    EclMini CC viene connesso ad un alimentatore e driver CC esterno (max 500mA/36V). Sono disponibili accessori PROLIGHTS o, in alternativa è possibile utilizzare accessori di terze parti compatibili, permettendo ai system integrators di installare questi spotlight nelle proprie installazioni.

    EclMini CC è dotato di un LED bianco ad alta efficienza da 18W, disponibile nelle varianti 2.700K, 3.000K, 4.000K o 5.600K, con un ampia scelta di ottiche e accessori disponibili che lo rendono un proiettore multi uso.

    Features:
    Versione a corrente costante connesso ad un alimentatore e driver CC esterno (max 500mA/36V)
    LED 18W ad alto CRI disponibile nelle varianti 2.700K, 3.000K, 4.000K, 5.600K, con scocca bianca o nera
    Possibilità di diverse ottiche: 19°/26°/36°/50° profile o 15-30° /25-50° wash

    SORGENTE LUMINOSA
    • Sorgente:
      18
      W
      Bianco COB Led
    • CCT:
      2.700K - 3.000K - 4.000K - 5.600
    • Flusso luminoso:
      (3.000K) (19°) 1.134 lm - (26°) 1.130 lm - (36°) 1.144 lm - (50°) 1.105
    • Flusso luminoso:
      (5.600K) (19°) 1.230 lm - (26°) 1.250 lm - (36°) 1.251 lm - (50°) 1.212 lm @full
    • Lux:
      (3.000K) (19°) 588 lx - (26°) 334 lx - (36°) 184 lx - (50°) 98
      lx
    • Lux:
      (5.600K) (19°) 632 lx - (26°) 363 lx - (36°) 193 lx - (50°) 105
      lx
    • CRI:
      93 @2.700 K; 92 @3.000 K; 89@4.000 K; 93 @5.600 K
    • R9:
      TBD
    • TLCI:
      84 @2.700 K; 87 @3.000 K; 89 @4.000 K; 95 @5.600 K
    • TM30 Rf:
      > 89 @2.700 K; 3.000 K; 4.000 K; > 93 @5.600 K
    • TM30 Rg:
      > 102 @2.700 K; 3.000 K; 4.000 K; 5.600 K
    • Durata media sorgente:
      > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
    OTTICA
    • Ottica:
      (profile lens - optional) 19°, 26°, 36°, 50° - gobo holder included
    • Zoom:
      (wash lens - optional) 15° ~ 30° or 25° ~ 50
      °
    • Altro:
      360° lens rotation - optional 360° rotating barndoors and gel frame holder
    • Altro:
      (profile lens - optional) gobo holder size E, outer: 37,3 mm - image: 24 mm - thickness: 1,1 mm
    CORPO
    • Hardware a bordo:
      lockable tilt with screw
    • Corpo:
      alluminio pressofuso
    • Colore:
      RAL 9004 or RAL 9003
    • Altro:
      1m cable included - Cable diameter range: 6 - 10 mm
    ALIMENTAZIONE
    • Alimentazione a corrente costante:
      max 500mA/36V
    • Potenza massima assorbita:
      18
      W
    CARATTERISTICHE FISICHE
    • Temperatura di esercizio:
      -10° ~ +45°
    • Grado IP:
      20
    • Raffreddamento:
      proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
    • Sospensione e fissaggio:
      track / hanging / ceiling installation
    • Connessione dati:
      screw terminal blocks
    • Dimensioni (LxAxP):
      103X170x103
      mm
    • Peso:
      1
      kg
    CERTIFICAZIONI / APPROVAZIONI
    • certificazioni / Approvazioni:
      CE, UKCA, RCM, cTUVus, FCC
    BOX CONTENT
    • 1 x ECLMINICC
    • User Manual
    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    optional
    Lente Wash Zoomabile 15-30° per EclMini, nero
    optional
    Lente Wash Zoomabile 15-30° per EclMini, bianco
    optional
    Lente Wash Zoomabile 25-50° per EclMini, nero
    optional
    Lente Wash Zoomabile 25-50° per EclMini, bianco
    optional
    Ottica per sagomatore MINIECL, porta gobo incluso, angolo 19°
    optional
    Ottica per sagomatore MINIECL, porta gobo incluso, angolo 26°
    optional
    Ottica per sagomatore MINIECL, porta gobo incluso, angolo 36°
    optional
    Ottica per sagomatore MINIECL, porta gobo incluso, angolo 50°
    optional
    Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 19°
    optional
    Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 26°
    optional
    Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 36°
    optional
    Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 50°
    optional
    Mezza visiera per EclMini, nero
    optional
    Mezza visiera per EclMini, bianco
    optional
    Visiera completa per EclMini, nero
    optional
    Visiera completa per EclMini, bianco
    optional
    Filtro anti abbagliamento per EclMini, nero
    optional
    Filtro anti abbagliamento per EclMini, bianco
    optional
    Barndoor e porta filtro (compatibile con lenti Wash) per EclMini, nero
    optional
    Holder e porta filtro (compatibile con lenti Wash) per EclMini, nero
    optional
    Holder e porta filtro (compatibile con lenti Wash) per EclMini, bianco
    optional
    Barndoor e porta filtro (compatibile con lenti Wash) per EclMini, bianco
    optional
    TOOLbox pro
    optional
    ECOdrive, 30W, DALI-2, Pulse dimming, 1 control channel, con. cur., 1x55V output
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 1000 mm / 3,28 feet, white
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 2000 mm / 6,56 feet, black
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 2000 mm / 6,56 feet, white
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 3000 mm / 9,84 feet, black
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 3000 mm / 9,84 feet, white
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 4000 mm / 13,12 feet, black
    optional
    Global Pulse XTSC Lighting Track, 3 circuit DALI, 4000 mm / 13,12 feet, white
    optional
    Global Pulse XTS Connector 3-CCT DALI end feed, earth right, black
    optional
    Global Pulse XTS Connector 3-CCT DALI end feed, earth right, white
    optional
    Global Pulse XTS Connector 3-CCT DALI end feed, earth left, black
    optional
    Global Pulse XTS Connector 3-CCT DALI end feed, earth left, white
    optional
    Global Pulse XTS Connector 3-CCT DALI middle feed, black
    optional
    Global Pulse XTS Connector 3-CCT DALI straight connector, nero
    optional
    Global Pulse XTS Connector 3-CCT DALI middle feed, white
    optional
    Global Pulse XTS Connector 3-CCT DALI flexible corner connector, black
    optional
    Global Pulse XTS Connector 3-CCT DALI straight connector, bianco
    optional
    Global Pulse XTS Connector 3-CCT DALI flexible corner connector, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI L connector, earth right, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI L connector, earth right, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI L connector, earth left, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI L connector, earth left, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/right, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/right, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/left, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/left, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI X connector, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI X connector, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/left, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth right/left, white
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/right, black
    optional
    Global Pulse XTSN Connector 3-CCT DALI T connector, earth left/right, white
    optional
    Global Pulse XTS Connector 3-CCT DALI END cap, black
    optional
    Global Pulse XTS Connector 3-CCT DALI END cap, white
    optional
    Global Pulse 3-Circuit Adapter-Driver, 200-700mA, 8,8-31W, black
    optional
    Global Pulse 3-Circuit Adapter-Driver, 200-700mA, 8,8-31W, white
    optional
    Global Pulse DALI 3-Circuit Adapter-Drivers, 300-1050mA, 12,6-40W, black
    optional
    Global Pulse DALI 3-Circuit Adapter-Drivers, 300-1050mA, 12,6-40W, white
    optional
    Global Pulse CASAMBI 3-Circuit Adapter-Drivers, nero
    optional
    Global Pulse CASAMBI 3-Circuit Adapter-Drivers, bianco
    optional
    Global Pulse Track clip wire suspension set 1.5m, 150N, black
    optional
    Global Pulse Track clip wire suspension set 5m, 150N, black
    optional
    Global Pulse Track clip wire suspension set 1.5m, 150N, white
    optional
    Global Pulse Track clip wire suspension set 5m, 150N, white
    optional
    Global Pulse Rotating Nipples 3-Circuit Adapters, M10, H 12mm, D 7,4mm
    optional
    Global Pulse Rotating Nipples 3-Circuit Adapters, M13, H 12mm, D 9mm
    optional
    Global Pulse Nut M10 for NAXTSA57129
    optional
    Global Pulse Nut M13 for NAXTSA55129
    optional
    Global Pulse Track Mounting Clamp for Rod and Wire, 200N, black
    optional
    Global Pulse Track Mounting Clamp for Rod and Wire, 200N, white
    optional
    Cavo LED driver in PVC nero 2x0,75 mmq D=6,5mm (BLACK-RED), lunghezza 1 metro
    optional
    Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
    optional
    Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero

    Data sheet & specs

    User manual

    File name File size Download
    User manual Eclminicc_USER_MANUAL_EN.pdf 3MB
    User manual GENERAL_SAFETY_INFORMATION.pdf 12MB

    DMX chart & personalities

    File name File size Download
    VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 310MB
    VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 478MB
    VectorWorks ECLMINICC27KB+L1530B_VW_SYMBOLS.vwx 478KB
    VectorWorks ECLMINICC27KB+L2550B_VW_SYMBOLS.vwx 466KB
    VectorWorks ECLMINICC27KB+L19_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC27KB+L26_VW_SYMBOLS.vwx 600KB
    VectorWorks ECLMINICC27KB+L36_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC27KB+L50_VW_SYMBOLS.vwx 601KB
    VectorWorks ECLMINICC27KW+L1530W_VW_SYMBOLS.vwx 473KB
    VectorWorks ECLMINICC27KW+L2550W_VW_SYMBOLS.vwx 481KB
    VectorWorks ECLMINICC27KW+TRL19_VW_SYMBOLS.vwx 610KB
    VectorWorks ECLMINICC27KW+TRL26_VW_SYMBOLS.vwx 612KB
    VectorWorks ECLMINICC27KW+TRL36_VW_SYMBOLS.vwx 615KB
    VectorWorks ECLMINICC27KW+TRL50_VW_SYMBOLS.vwx 617KB
    VectorWorks ECLMINICC30KB+L1530B_VW_SYMBOLS.vwx 479KB
    VectorWorks ECLMINICC30KB+L2550B_VW_SYMBOLS.vwx 462KB
    VectorWorks ECLMINICC30KB+L19_VW_SYMBOLS.vwx 604KB
    VectorWorks ECLMINICC30KB+L26VW_SYMBOLS.vwx 612KB
    VectorWorks ECLMINICC30KB+L36_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC30KB+L50_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC30KW+L1530W_VW_SYMBOLS.vwx 477KB
    VectorWorks ECLMINICC30KW+L2550W_VW_SYMBOLS.vwx 481KB
    VectorWorks ECLMINICC30KW+TRL19_VW_SYMBOLS.vwx 609KB
    VectorWorks ECLMINICC30KW+TRL26_VW_SYMBOLS.vwx 614KB
    VectorWorks ECLMINICC30KW+TRL36_VW_SYMBOLS.vwx 606KB
    VectorWorks ECLMINICC30KW+TRL50_VW_SYMBOLS.vwx 621KB
    VectorWorks ECLMINICC40KB+L1530B_VW_SYMBOLS.vwx 480KB
    VectorWorks ECLMINICC40KB+L2550B_VW_SYMBOLS.vwx 466KB
    VectorWorks ECLMINICC40KB+L19_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC40KB+L26_VW_SYMBOLS.vwx 612KB
    VectorWorks ECLMINICC40KB+L36_VW_SYMBOLS.vwx 599KB
    VectorWorks ECLMINICC40KB+L50_VW_SYMBOLS.vwx 601KB
    VectorWorks ECLMINICC40KW+L1530W_VW_SYMBOLS.vwx 477KB
    VectorWorks ECLMINICC40KW+L2550W_VW_SYMBOLS.vwx 479KB
    VectorWorks ECLMINICC40KW+TRL19_VW_SYMBOLS.vwx 606KB
    VectorWorks ECLMINICC40KW+TRL26_VW_SYMBOLS.vwx 612KB
    VectorWorks ECLMINICC40KW+TRL36_VW_SYMBOLS.vwx 615KB
    VectorWorks ECLMINICC40KW+TRL50_VW_SYMBOLS.vwx 621KB
    VectorWorks ECLMINICC56KB+L1530B_VW_SYMBOLS.vwx 482KB
    VectorWorks ECLMINICC56KB+L2550B_VW_SYMBOLS.vwx 470KB
    VectorWorks ECLMINICC56KB+L19_VW_SYMBOLS.vwx 601KB
    VectorWorks ECLMINICC56KB+L26_VW_SYMBOLS.vwx 604KB
    VectorWorks ECLMINICC56KB+L36_VW_SYMBOLS.vwx 602KB
    VectorWorks ECLMINICC56KB+L50_VW_SYMBOLS.vwx 600KB
    VectorWorks ECLMINICC56KW+L1530W_VW_SYMBOLS.vwx 485KB
    VectorWorks ECLMINICC56KW+L2550W_VW_SYMBOLS.vwx 480KB
    VectorWorks ECLMINICC56KW+TRL19_VW_SYMBOLS.vwx 609KB
    VectorWorks ECLMINICC56KW+TRL26_VW_SYMBOLS.vwx 615KB
    VectorWorks ECLMINICC56KW+TRL36_VW_SYMBOLS.vwx 618KB
    VectorWorks ECLMINICC56KW+TRL50_VW_SYMBOLS.vwx 622KB

    CAD symbols & drawings

    File name File size Download
    3D sketchup ECLMINICC_3D_SKETCHUP.zip 11MB
    2D ECLMINICC_2D.zip 10MB
    3D ECLMINICC_3D.zip 17MB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware

    Richiesta Informazioni
