HQ30
ORDER CODE: HQ30
Condividimi

Immagine Principale
  • HQ30
  • HQ30
  • HQ30
  • HQ30
  • HQ30
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    HQ30021 50x3 20x2 210 290 290 1,70 0,017 AL
    HQ30021B 50x3 20x2 210 290 290 1,70 0,017 BK
    HQ30025 50x3 20x2 250 290 290 2,05 0,021 AL
    HQ30025B 50x3 20x2 250 290 290 2,05 0,021 BK
    HQ30029 50x3 20x2 290 290 290 2,40 0,024 AL
    HQ30029B 50x3 20x2 290 290 290 2,40 0,024 BK
    HQ30050 50x3 20x2 500 290 290 4,10 0,042 AL
    HQ30050B 50x3 20x2 500 290 290 4,10 0,042 BK
    HQ30100 50x3 20x2 1000 290 290 7,10 0,084 AL
    HQ30100B 50x3 20x2 1000 290 290 7,10 0,084 BK
    HQ30150 50x3 20x2 1500 290 290 10,60 0,126 AL
    HQ30150B 50x3 20x2 1500 290 290 10,60 0,126 BK
    HQ30200 50x3 20x2 2000 290 290 13,70 0,168 AL
    HQ30200B 50x3 20x2 2000 290 290 13,70 0,168 BK
    HQ30250 50x3 20x2 2500 290 290 16,70 0,210 AL
    HQ30250B 50x3 20x2 2500 290 290 16,70 0,210 BK
    HQ30300 50x3 20x2 3000 290 290 19,0 0,252 AL
    HQ30300B 50x3 20x2 3000 290 290 19,0 0,252 BK
    HQ30350 50x3 20x2 3500 290 290 17,88 0,294 AL
    HQ30350B 50x3 20x2 3500 290 290 17,88 0,294 BK
    HQ30400 50x3 20x2 4000 290 290 24,90 0,336 AL
    HQ30400B 50x3 20x2 4000 290 290 24,90 0,336 BK

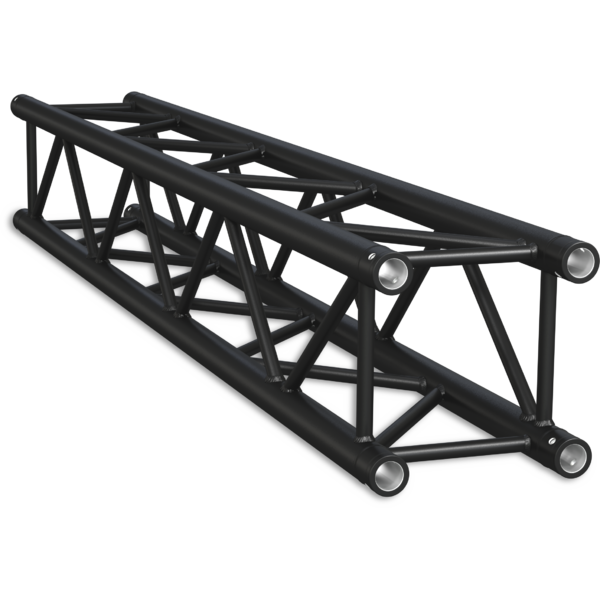

    Traliccio in alluminio HEAVY a sezione quadrata con lato da 29 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x3 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock con coniche.
    Kit fast connection FCQ5 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    HQ30 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo configurabile DADO 6 vie, compatibile HQ30, 2x FCQ5K8 kit inclusi
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ30, tubo corr. 50x3mm, FCQ5 incluso, 45°
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ30, tubo corr. 50x3mm, FCQ5 incluso, 60°
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ30, tubo corr. 50x3mm, FCQ5 incluso, 90°
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ30, tubo corr. 50x3mm, FCQ5 incluso, 120°
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ30, tubo corr. 50x3mm, FCQ5 incluso, 135°
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 6vie compatibile truss HQ30, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. quadrata, SQ-HQ30,
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Trolley per S-HQ-ST30
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Elemento separatore per Trolley per S-HQ-ST30
    HQ30 (optional)
    {ProdottiDaAccessorio}
    Top per trolley per S-HQ-ST30

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D HQ30_2D.zip 3MB
    3D HQ30_3D.zip 11MB
    Technical drawing HQ30_TECHNICAL DRAWINGS.zip 544KB
