HQ40
ORDER CODE: HQ40
Condividimi

Immagine Principale
  • HQ40
  • HQ40
  • HQ40
  • HQ40
  • HQ40
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    HQ40050 50x3 25x2 500 400 400 6,6 0,080 AL
    HQ40050B 50x3 25x2 500 400 400 6,6 0,080 BK
    HQ40100 50x3 25x2 1000 400 400 10,6 0,160 AL
    HQ40100B 50x3 25x2 1000 400 400 10,6 0,160 BK
    HQ40150 50x3 25x2 1500 400 400 13 0,240 AL
    HQ40150B 50x3 25x2 1500 400 400 13 0,240 BK
    HQ40200 50x3 25x2 2000 400 400 16,4 0,320 AL
    HQ40200B 50x3 25x2 2000 400 400 16,4 0,320 BK
    HQ40250 50x3 25x2 2500 400 400 19,3 0,400 AL
    HQ40250B 50x3 25x2 2500 400 400 19,3 0,400 BK
    HQ40300 50x3 25x2 3000 400 400 22,6 0,480 AL
    HQ40300B 50x3 25x2 3000 400 400 22,6 0,480 BK
    HQ40350 50x3 25x2 3500 400 400 26,3 0,560 AL
    HQ40350B 50x3 25x2 3500 400 400 26,3 0,560 BK
    HQ40400 50x3 25x2 4000 400 400 29,4 0,640 AL
    HQ40400B 50x3 25x2 4000 400 400 29,4 0,640 BK

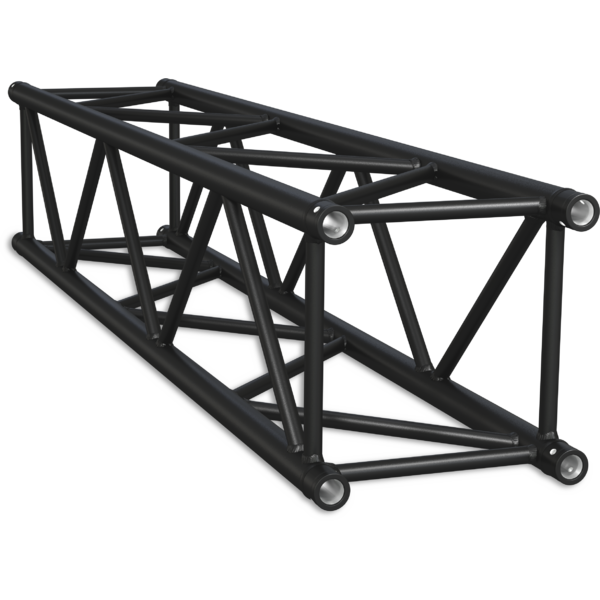

    Traliccio in alluminio Heavy a sezione quadrata con lato da 40 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x3 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 25x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-Lock con coniche.
    Kit fast connection FCQ5 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    HQ40 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo configurabile DADO 6 vie, compatibile HQ40, 2x FCQ5K8 inclusi
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ40, tubo corr. 50x3mm, FCQ5 incluso, 45°
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ40, tubo corr. 50x3mm, FCQ5 incluso, 60°
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ40, tubo corr. 50x3mm, FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ40, tubo corr. 50x3mm, FCQ5 incluso, 120°
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss HQ40, tubo corr. 50x3mm, FCQ5 incluso, 135°
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 6vie compatibile truss HQ40, tubo c. 50x3mm, 2x FCQ5 incluso
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    HQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. quadrata, SQ-HQ40,

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D HQ40_2D.zip 4MB
    3D HQ40_3D.zip 11MB
    Technical drawing HQ40_TECHNICAL DRAWINGS.zip 494KB
