LF5X
ORDER CODE: LF5X
Condividimi

Immagine Principale
  • LF5X
  • LF5X
  • LF5X
  • LF5X
  • Code Dimensioni (mm) Finitura Peso (kg) Disp.
    LF5X5046AL 500x460 Aluminium 1,28
    LF5X5046BK 500x460 Black 1,28

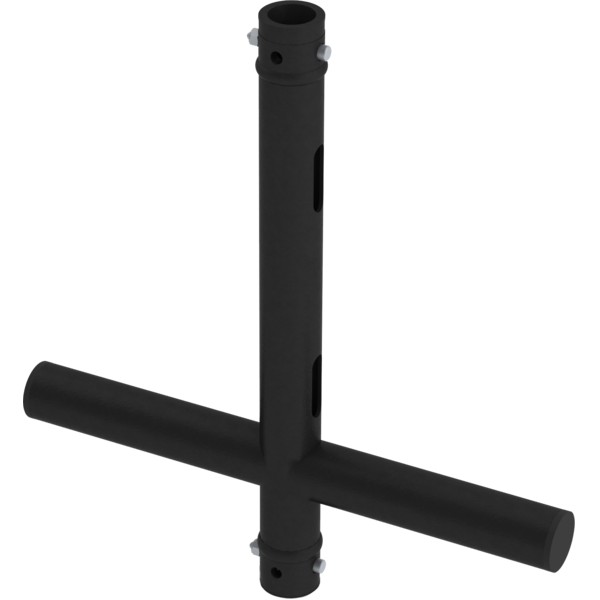

    Raccordo X a 2 vie, compatibile con serie LiteFrame

    Features:
    Tubo estruso: Ø 48,3 mm
    Terminali: Connessioni Quick-Lock coniche
    2 pin con dadi autobloccanti inclusi
    Materiale: alluminio 6082-T6
    SWL (Safe working load): 100 kg
    Finitura disponibile: alluminio, black
    2 pins di sicurezza FCPLN inclusi

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    include
    Spina conica per Fast Connection con serraggio a bullone per LF5 series
    optional
    Kit Fast-Connection, 1 spigot, 2 spine, 2 coppiglie, SU30
    optional
    Spigot per Fast Connection kit serie Powertruss
    optional
    Clamp all. Slim, port.200Kg, tubi 48-51mm, 1/2spigot/pin/coppigl., Aluminium
    optional
    Clamp all. Slim, port.200Kg, tubi 48-51mm, 1/2spigot/pin/coppigl., Black

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D Lf5x_2D.dwg 131KB
    Technical drawing Lf5x_TECHNICAL_DRAWING.pdf 42KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware
