MENAC3FCA
ORDER CODE: MENAC3FCA
Condividimi

Immagine Principale
  • MENAC3FCA

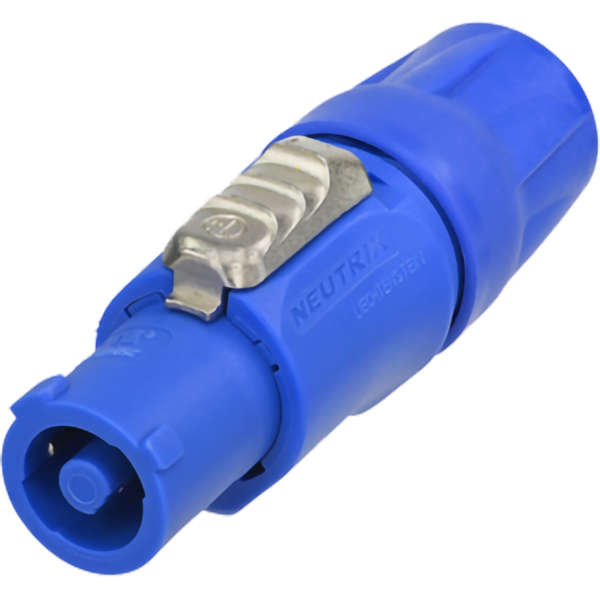

  • Connettore Neutrik powerCON femmina per cavi con terminali a vite.
    PowerCON è un connettore di rete a spina tripolare con fase, conduttore neutro e contatto di terra anticipante.
    Sostituisce le spine IEC ogni volta che si necessita di una soluzione molto robusta con bloccaggio per un collegamento sicuro all'alimentazione.
    Attenzione: powerCON è un connettore a innesto senza capacità di interruzione, pertanto non deve essere inserito né estratto sotto carico o tensione.

    Features:
    CARATTERISTICHE ELETTRICHE
    Resistenza di contatto: ≤ 3 mΩ.
    Rigidità dielettrica: 4 kVcc / 2,8 kVca.
    Resistenza di isolamento: > 0,1 GΩ (dopo la prova di calore umido IEC 68-2-30).
    Numero di contatti elettrici: 2 + PE.
    Classificazione Europa: EN 61984:20 A 250 V AC.
    Classificazione USA: UL 1977:20 A 250 V CA.

    CARATTERISTICHE MECCANICHE
    Cavo: Ø 6 - 15 mm (sez. cavo range limitato a 6 mm - 14 mm secondo VDE).
    Durata: > 1000 cicli di accoppiamento.
    Dimensione cavo: 2,5 mm².
    Dimensione cavo: 12 AWG.
    Sistema di bloccaggio: Quick Lock.

    MATERIALI
    Placcatura dei contatti: 4 µm Ag.
    Contatti: Bronzo.
    Inserto: Poliammide (PA 6 30 % GR).
    Elemento di bloccaggio: pressofuso di zinco (ZnAl4Cu1).
    Scocca: poliammide.
    Antistrappo: Poliacetale.

    CARATTERISTICHE FISICHE E APPROVAZIONI
    Intervallo di temperatura: da -30 °C a +80 °C.
    Grado di protezione: IP20.
    Classificazione di infiammabilità: UL 94 HB.
    Componenti riconosciuti UL, cUL.
    Certificato VDE.
    Approvato SEV.
    Dimensioni (LxAxP): 77x65x26 mm.

    Al prodotto non sono correlati accessori, per ulteriori informazioni si consiglia di consultare il catalogo e il manuale di istruzioni del prodotto.

    Data sheet & specs

    File name File size Download
    Letter datasheet Menac3fca_A4_DATASHEET.pdf 109KB

    User manual

    File name File size Download

    DMX chart & personalities

    File name File size Download

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D Menac3fca_2D.dwg 571KB
    3D Menac3fca_3D.dwg 7MB
    Technical drawing Menac3fca_TECHNICAL_DRAWING.pdf 274KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware
