SETMJ5F2CS
ORDER CODE: SETMJ5F2CS
Condividimi

Immagine Principale
  • SETMJ5F2CS

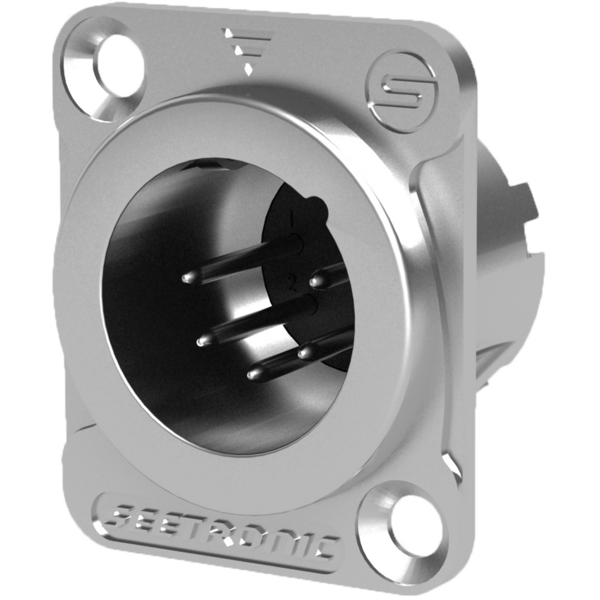

  • Presa da pannello XLR 5-poli maschio in metallo, contatti stagnati. Dimensioni unificate di tipo D e completa schermatura RF.

    Features:
    N° poli: 5.
    Durata: > 1000 cicli.
    Sistema di bloccaggio: latch lock.
    Forma del telaio: D.
    Cassa: colata di Zinco pressofuso.
    Contatti in Rame, stagnati.
    Classe di infiammabilità: UL 94 HB.
    Standard di conformità: IEC 61076-2-103.
    Grado di protezione: IP 40.
    Saldabilità: conforme alla norma IEC 68-2-20.
    Intervallo di temperature: da -30 °C a +80 °C.
    Dimensioni (LxAxP): 26x31x26 mm.

    Al prodotto non sono correlati accessori, per ulteriori informazioni si consiglia di consultare il catalogo e il manuale di istruzioni del prodotto.

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    File name File size Download

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D Setmj5f2cs_2D.dwg 538KB
    Technical drawing Setmj5f2cs_TECHNICAL_DRAWING.pdf 69KB
