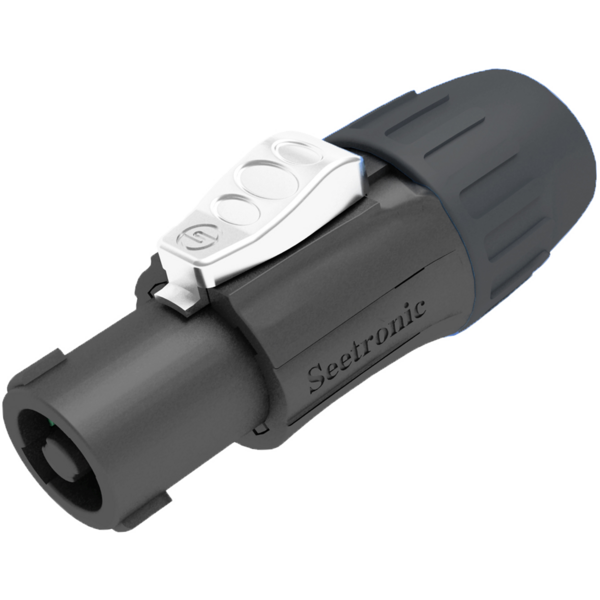

Connettore a 4 poli da pannello per alimentare apparecchi che necessitano di una soluzione robusta ed un sistema di bloccaggio veloce e sicuro "Quick lock".
Attenzione: non è progettato per il collegamento “a caldo”, non è pertanto consigliato collegare o scollegare apparecchi sotto carico!
Cavo: Ø 5 - 15 mm.
Durata: > 2000 cicli.
Sistema di blocco: Quick Lock.
Forma del telaio: D.
Contatti: Bronzo.
Shell: Poliammide.
Saldabilità: conforme alla norma IEC 68-2-20.
Intervallo di temperature: da -30 °C a +80 °C.
Dimensioni (LxAxP): 26x31x35 mm.
Al prodotto non sono correlati accessori, per ulteriori informazioni si consiglia di consultare il catalogo e il manuale di istruzioni del prodotto.
Data sheet & specs
| File name | File size | Download |
|---|
User manual
| File name | File size | Download |
|---|
DMX chart & personalities
| File name | File size | Download |
|---|
Photometrics
| File name | File size | Download |
|---|
CAD symbols & drawings
| File name | File size | Download | |
|---|---|---|---|
 |
Setml4fcx_2D.dwg | 1MB | |
 |
Setml4fcx_TECHNICAL_DRAWING.pdf | 85KB |
Tech docs
| File name | File size | Download |
|---|
Software
| File name | File size | Download |
|---|
Firmware
