SF22
ORDER CODE: SF22
Condividimi

Immagine Principale
  • SF22
  • SF22
  • SF22
  • SF22
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Disp.
    SF22050
    DISCONTINUO
    35x1,5 8x4 500 35 220 0,6 0,004
    SF22100
    END OF LIFE
    35x1,5 8x4 1000 35 220 1,21 0,008
    SF22150
    DISCONTINUO
    35x1,5 8x4 1500 35 220 1,73 0,012
    SF22200
    DISCONTINUO
    35x1,5 8x4 2000 35 220 2,24 0,015
    SF22250
    END OF LIFE
    35x1,5 8x4 2500 35 220 2,75 0,019
    SF22300
    END OF LIFE
    35x1,5 8x4 3000 35 220 3,29 0,023
    SF22350
    DISCONTINUO
    35x1,5 8x4 3500 35 220 3,9 0,027
    SF22400
    DISCONTINUO
    35x1,5 8x4 4000 35 220 4,5 0,031

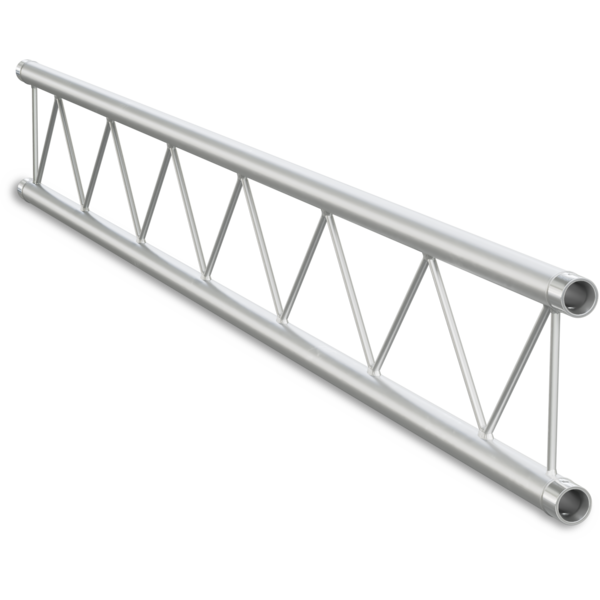

    Traliccio in alluminio a sezione piana con lato da 22 cm.

    Features:
    Tubi correnti: tubo estruso Ø 35x1,5 mm, EN AW 6060 T6.
    Diagonali: tubo estruso Ø 8x4 mm, EN AW 6060 T6.
    Terminali: connessioni quick-Lock coniche.
    Kit fast connection FCF3 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SF22 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 2 spigot, 4 spine, 4 coppiglie, SF22
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 45°, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 45°, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 60°, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 60°, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 90°, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 90°, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 120°, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 120°, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 135°, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF22, tubo corr. 35x2mm, FCF3 incluso, 135°, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Vert.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SF22, tubo c. 35x2mm, 2x FCF3 incluso, Horiz.
    SF22 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. piana, SF22
    SF22 (optional)
    {ProdottiDaAccessorio}
    Coppiglia per Fast Connection kit serie Powertruss kit serie SQ-T-F22
    SF22 (optional)
    {ProdottiDaAccessorio}
    Spina conica per Fast Connection serie Powertruss kit serie SQ-T-F22
