SF30
ORDER CODE: SF30
Condividimi

Immagine Principale
  • SF30
  • SF30
  • SF30
  • SF30
  • SF30
  • SF30
  • Code Tubo (mm) Diagonale (mm) L (cm) A (cm) P (cm) Peso (kg) Volume (mc) Colore Disp.
    SF30050 50x2 20x2 50 5 29 1,5 0,007 AL
    SF30050B
    DISCONTINUO
    50x2 20x2 50 5 29 1,5 0,007 BK
    SF30100 50x2 20x2 100 5 29 2,5 0,015 AL
    SF30100B
    DISCONTINUO
    50x2 20x2 100 5 29 2,5 0,015 BK
    SF30150 50x2 20x2 150 5 29 3,4 0,022 AL
    SF30150B
    END OF LIFE
    50x2 20x2 150 5 29 3,4 0,022 BK
    SF30200 50x2 20x2 200 5 29 4,4 0,029 AL
    SF30200B
    DISCONTINUO
    50x2 20x2 200 5 29 4,4 0,029 BK
    SF30250 50x2 20x2 250 5 29 5,40 0,036 AL
    SF30250B
    DISCONTINUO
    50x2 20x2 250 5 29 5,40 0,036 BK
    SF30300 50x2 20x2 300 5 29 6,40 0,044 AL
    SF30300B
    END OF LIFE
    50x2 20x2 300 5 29 6,40 0,044 BK
    SF30350 50x2 20x2 350 5 29 7,4 0,051 AL
    SF30350B 50x2 20x2 350 5 29 7,4 0,051 BK
    SF30400 50x2 20x2 400 5 29 8,3 0,058 AL
    SF30400B
    DISCONTINUO
    50x2 20x2 400 5 29 8,3 0,058 BK
    SF30474M6
    END OF LIFE
    50x2 20x2 474,6 5 29 AL

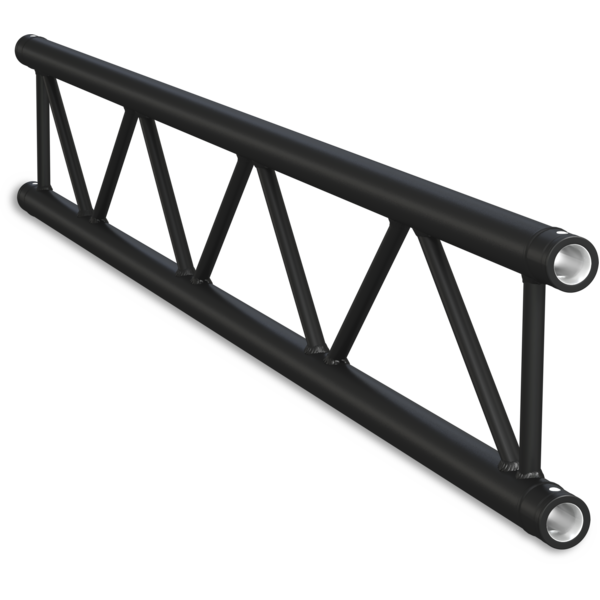

    Traliccio in alluminio a sezione piana con lato da 29 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock coniche.
    Kit fast connection FCF5 incluso.

    Versione nera RAL 9005

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SF30 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 2 spigot, 4 spine, 4 coppiglie, SF30/40
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 45°, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 60°, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 120°, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF30, tubo corr. 50x2mm, FCF5 incluso, 90°, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo L 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo L 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Vert.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SF30, tubo c. 50x2mm, 2x FCF5 incluso, Horiz.
    SF30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    SF30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    SF30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    SF30 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. piana, SF30

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SF30_2D.zip 6MB
    3D SF30_3D.zip 9MB
    Technical drawing SF30_TECHNICAL DRAWINGS.zip 578KB
