SF40
ORDER CODE: SF40
Condividimi

Immagine Principale
  • SF40
  • SF40
  • SF40
  • SF40
  • SF40
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    SF40050 50x2 25x2 500 50 400 1,80 0,010 AL
    SF40050B
    DISCONTINUO
    50x2 25x2 500 50 400 1,80 0,010 BK
    SF40100 50x2 25x2 1000 50 400 3,00 0,020 AL
    SF40100B
    DISCONTINUO
    50x2 25x2 1000 50 400 3,00 0,020 BK
    SF40150 50x2 25x2 1500 50 400 4,58 0,030 AL
    SF40150B
    DISCONTINUO
    50x2 25x2 1500 50 400 4,58 0,030 BK
    SF40200 50x2 25x2 2000 50 400 5,00 0,040 AL
    SF40200B
    DISCONTINUO
    50x2 25x2 2000 50 400 5,00 0,040 BK
    SF40250 50x2 25x2 2500 50 400 6,10 0,050 AL
    SF40250B
    DISCONTINUO
    50x2 25x2 2500 50 400 6,10 0,050 BK
    SF40300 50x2 25x2 3000 50 400 7.10 0,060 AL
    SF40300B
    DISCONTINUO
    50x2 25x2 3000 50 400 7,10 0,060 BK
    SF40350 50x2 25x2 3500 50 400 9,15 0,070 AL
    SF40350B
    DISCONTINUO
    50x2 25x2 3500 50 400 9,15 0,070 BK
    SF40400 50x2 25x2 4000 50 400 9,10 0,080 AL
    SF40400B
    DISCONTINUO
    50x2 25x2 4000 50 400 9,10 0,080 BK

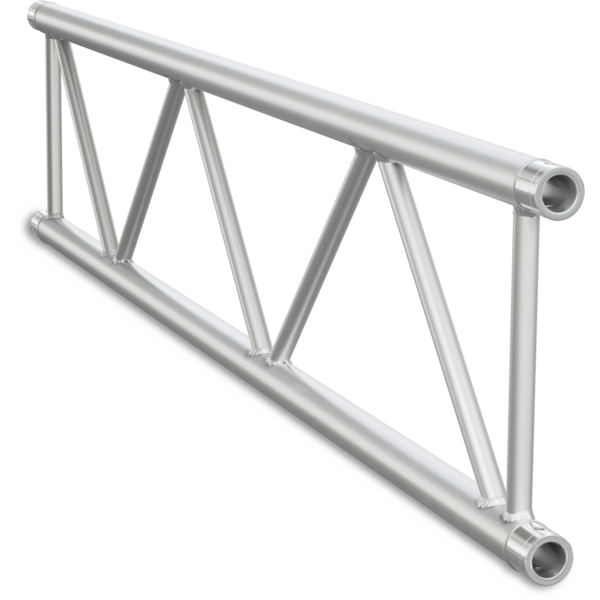

    Traliccio in alluminio a sezione piana con lato da 40 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 25x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock con coniche.
    Kit fast connection FCF5 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SF40 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
    SF40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF40, tubo corr.50x2mm, FCF5 incluso, 45°, Horiz.
    SF40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF40, tubo corr.50x2mm, FCF5 incluso, 60°, Horiz.
    SF40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF40, tubo corr.50x2mm, FCF5 incluso, 90°, Horiz.
    SF40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF40, tubo corr.50x2mm, FCF5 incluso, 120°, Horiz.
    SF40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SF40, tubo corr.50x2mm, FCF5 incluso, 135°, Horiz.
    SF40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SF40, tubo c. 50x2mm, 2x FCF5 incluso
    SF40 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SF40, tubo c. 50x2mm, 2x FCF5 incluso
    SF40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    SF40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    SF40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    SF40 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. piana, SF40

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SF40_2D.zip 3MB
    3D SF40_3D.zip 5MB
    Technical drawing SF40_TECHNICAL DRAWINGS.zip 428KB
