SQ22
ORDER CODE: SQ22
Condividimi

Immagine Principale
  • SQ22
  • SQ22
  • SQ22
  • SQ22
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Disp.
    SQ22050
    END OF LIFE
    35x1,5 8x4 500 220 220 1,63 0,024
    SQ22100
    DISCONTINUO
    35x1,5 8x4 1000 220 220 2,90 0,048
    SQ22150
    END OF LIFE
    35x1,5 8x4 1500 220 220 4,10 0,073
    SQ22200
    DISCONTINUO
    35x1,5 8x4 2000 220 220 5,30 0,097
    SQ22250 35x1,5 8x4 2500 220 220 6,50 0,121
    SQ22300 35x1,5 8x4 3000 220 220 7,80 0,145
    SQ22350
    DISCONTINUO
    35x1,5 8x4 3500 220 220 8,99 0,169
    SQ22400
    DISCONTINUO
    35x1,5 8x4 4000 220 220 10,18 0,194

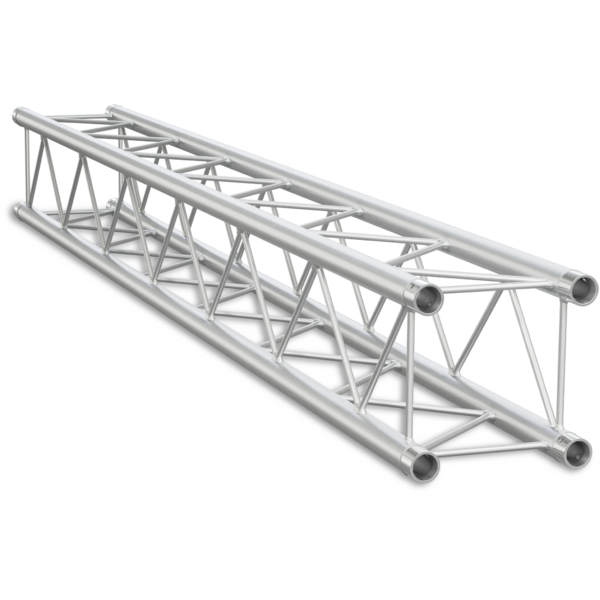

    Traliccio in alluminio a sezione quadrata con lato da 22 cm.

    Features:
    Tubi correnti: tubo estruso Ø 35x1,5 mm, EN AW 6060 T6.
    Diagonali: tubo estruso Ø 8x4 mm, EN AW 6060 T6.
    Terminali: connessioni quick-lock con coniche.
    Kit fast connection FCQ3 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SQ22 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ22
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ22, tubo corr. 35x2mm, FCQ3 incluso, 45°
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ22, tubo corr. 35x2mm, FCQ3 incluso, 60°
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ22, tubo corr. 35x2mm, FCQ3 incluso, 90°
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ22, tubo corr. 35x2mm, FCQ3 incluso, 120°
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ22, tubo corr. 35x2mm, FCQ3 incluso, 135°
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SQ22, tubo c. 35x2mm, 2x FCQ3 incluso
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SQ22, tubo c. 35x2mm, 2x FCQ3 incluso
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SQ22, tubo c. 35x2mm, 2x FCQ3 incluso
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SQ22, tubo c. 35x2mm, 2x FCQ3 incluso
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss SQ22, tubo c. 35x2mm, 2x FCQ3 incluso
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Raccordo configurabile DADO 6 vie, compatibile SQ22, 2x FCQ3K8 kit inclusi
    SQ22 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. quadrata, SQ22

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SQ22_2D.zip 1MB
    Technical drawing SQ22_TECHNICAL DRAWINGS.zip 277KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware
