SQ30
ORDER CODE: SQ30
Condividimi

Immagine Principale
  • SQ30
  • SQ30
  • SQ30
  • SQ30
  • SQ30
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    SQ30021 50x2 20x2 210 290 290 1,70 0,017 AL
    SQ30021B
    DISCONTINUO
    50x2 20x2 210 290 290 1,70 0,017 BK
    SQ30025 50x2 20x2 250 290 290 2 0,021 AL
    SQ30025B
    DISCONTINUO
    50x2 20x2 250 290 290 2 0,021 BK
    SQ30029 50x2 20x2 290 290 290 2,3 0,024 AL
    SQ30029B
    DISCONTINUO
    50x2 20x2 290 290 290 2,3 0,024 BK
    SQ30050 50x2 20x2 500 290 290 3,5 0,042 AL
    SQ30050B
    END OF LIFE
    50x2 20x2 500 290 290 3,5 0,042 BK
    SQ30100 50x2 20x2 1000 290 290 5,6 0,084 AL
    SQ30100B
    END OF LIFE
    50x2 20x2 1000 290 290 5,6 0,084 BK
    SQ30150 50x2 20x2 1500 290 290 8,3 0,126 AL
    SQ30150B
    DISCONTINUO
    50x2 20x2 1500 290 290 8,3 0,126 BK
    SQ30200 50x2 20x2 2000 290 290 10,6 0,168 AL
    SQ30200B
    END OF LIFE
    50x2 20x2 2000 290 290 10,6 0,168 BK
    SQ30250 50x2 20x2 2500 290 290 12,8 0,210 AL
    SQ30250B
    END OF LIFE
    50x2 20x2 2500 290 290 12,8 0,210 BK
    SQ30300 50x2 20x2 3000 290 290 14,2 0,252 AL
    SQ30300B
    END OF LIFE
    50x2 20x2 3000 290 290 14,2 0,252 BK
    SQ30350 50x2 20x2 3500 290 290 17,5 0,294 AL
    SQ30350B
    DISCONTINUO
    50x2 20x2 3500 290 290 17,5 0,294 BK
    SQ30400 50x2 20x2 4000 290 290 18,6 0,336 AL
    SQ30400B
    END OF LIFE
    50x2 20x2 4000 290 290 18,6 0,336 BK

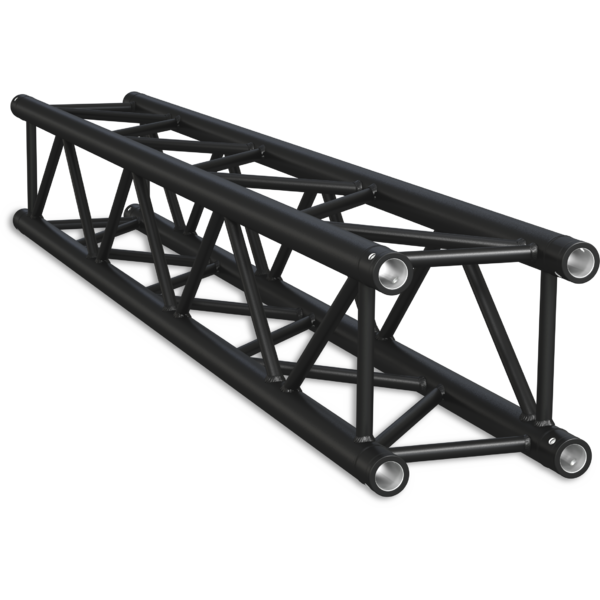

    Traliccio in alluminio a sezione quadrata con lato da 29 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock con coniche.
    Kit fast connection FCQ5 included.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Truss cover tessuto estensibile, compat.truss sez.triang./quadra 29cm
    SQ30 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo configurabile DADO 6 vie, compatibile HQ30, 2x FCQ5K8 kit inclusi
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 45°
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 60°
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 90°
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 120°
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 135°
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. quadrata, SQ-HQ30,
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Trolley per S-HQ-ST30
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Elemento separatore per Trolley per S-HQ-ST30
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Top per trolley per S-HQ-ST30
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Spina conica per Fast Connection serie Powertruss kit serie SQ-T-F22
    SQ30 (optional)
    {ProdottiDaAccessorio}
    Coppiglia per Fast Connection kit serie Powertruss kit serie SQ-T-F22

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SQ30_2D.zip 3MB
    Technical drawing SQ30_TECHNICAL DRAWINGS.zip 508KB
