SQ40
ORDER CODE: SQ40
Condividimi

Immagine Principale
  • SQ40
  • SQ40
  • SQ40
  • SQ40
  • SQ40
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    SQ40050 50x2 25x2 500 400 400 4,5 0,080 AL
    SQ40050B
    DISCONTINUO
    50x2 25x2 500 400 400 4,5 0,080 BK
    SQ40100 50x2 25x2 1000 400 400 6,93 0,160 AL
    SQ40100B
    DISCONTINUO
    50x2 25x2 1000 400 400 6,93 0,160 BK
    SQ40150 50x2 25x2 1500 400 400 9,22 0,240 AL
    SQ40150B
    DISCONTINUO
    50x2 25x2 1500 400 400 9,22 0,240 BK
    SQ40200 50x2 25x2 2000 400 400 11,66 0,320 AL
    SQ40200B
    DISCONTINUO
    50x2 25x2 2000 400 400 11,66 0,320 BK
    SQ40250 50x2 25x2 2500 400 400 14,86 0,400 AL
    SQ40250B
    DISCONTINUO
    50x2 25x2 2500 400 400 14,86 0,400 BK
    SQ40300 50x2 25x2 3000 400 400 16,90 0,480 AL
    SQ40300B
    DISCONTINUO
    50x2 25x2 3000 400 400 16,90 0,480 BK
    SQ40350 50x2 25x2 3500 400 400 20,10 0,560 AL
    SQ40350B
    DISCONTINUO
    50x2 25x2 3500 400 400 20,10 0,560 BK
    SQ40400 50x2 25x2 4000 400 400 22,54 0,640 AL
    SQ40400B
    DISCONTINUO
    50x2 25x2 4000 400 400 22,54 0,640 BK

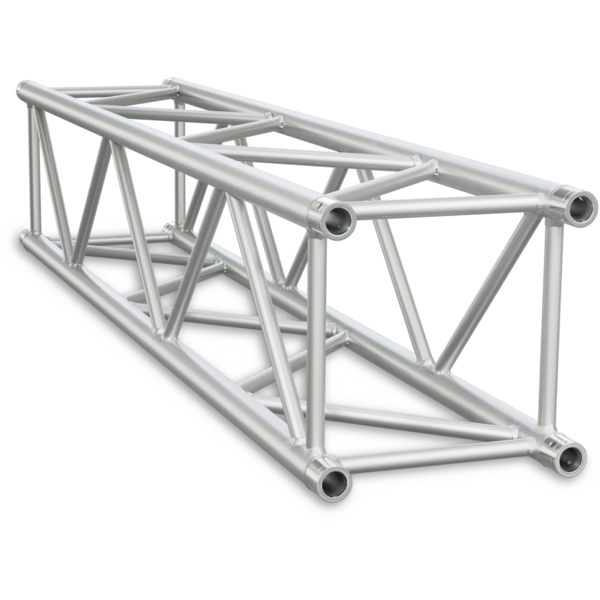

    Traliccio in alluminio a sezione quadrata con lato da 40 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 25x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-Lock con coniche.
    Kit fast connection FCQ5 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    SQ40 (include)
    {ProdottiDaAccessorio}
    Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ40, tubo corr. 50x2mm, FCQ5 incluso, 45°
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ40, tubo corr. 50x2mm, FCQ5 incluso, 60°
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ40, tubo corr. 50x2mm, FCQ5 incluso, 90°
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ40, tubo corr. 50x2mm, FCQ5 incluso, 120°
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss SQ40, tubo corr. 50x2mm, FCQ5 incluso, 135°
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 6vie compatibile truss SQ40, tubo c. 50x2mm, 2x FCQ5 incluso
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. quadrata, SQ-HQ40,
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Trolley per S-HQ-ST40
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Elemento separatore per Trolley per S-HQ-ST40
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Top per trolley per S-HQ-ST40
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Coppiglia per Fast Connection kit serie Powertruss kit serie SQ-T-F22
    SQ40 (optional)
    {ProdottiDaAccessorio}
    Spina conica per Fast Connection serie Powertruss kit serie SQ-T-F22

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D SQ40_2D.zip 3MB
    Technical drawing SQ40_TECHNICAL DRAWINGS.zip 487KB
