ST30
ORDER CODE: ST30
Condividimi

Immagine Principale
  • ST30
  • ST30
  • ST30
  • ST30
  • ST30
  • Code Tubo (mm) Diagonale (mm) L (mm) A (mm) P (mm) Peso (kg) Volume (m³) Colore Disp.
    ST30050 50x2 20x2 500 258 290 3,5 0,018 AL
    ST30100 50x2 20x2 1000 258 290 5,6 0,036 AL
    ST30100B
    DISCONTINUO
    50x2 20x2 1000 258 290 5,7 0,036 BK
    ST30150 50x2 20x2 1500 258 290 8 0,055 AL
    ST30150B
    DISCONTINUO
    50x2 20x2 1500 258 290 8 0,055 BK
    ST30200 50x2 20x2 2000 258 290 11,5 0,073 AL
    ST30200B
    DISCONTINUO
    50x2 20x2 2000 258 290 11,5 0,073 BK
    ST30250 50x2 20x2 2500 258 290 12,6 0,091 AL
    ST30250B
    DISCONTINUO
    50x2 20x2 2500 258 290 12,6 0,091 BK
    ST30300 50x2 20x2 3000 258 290 14,9 0,109 AL
    ST30300B
    END OF LIFE
    50x2 20x2 3000 258 290 14,9 0,109 BK
    ST30350 50x2 20x2 3500 258 290 17,2 0,127 AL
    ST30350B
    DISCONTINUO
    50x2 20x2 3500 258 290 17,2 0,127 BK
    ST30400 50x2 20x2 4000 258 290 19,5 0,146 AL
    ST30400B
    DISCONTINUO
    50x2 20x2 4000 258 290 19,5 0,146 BK
    ST30050B
    DISCONTINUO
    50x2 20x2 50 25,8 29 3,4 0,018 BK

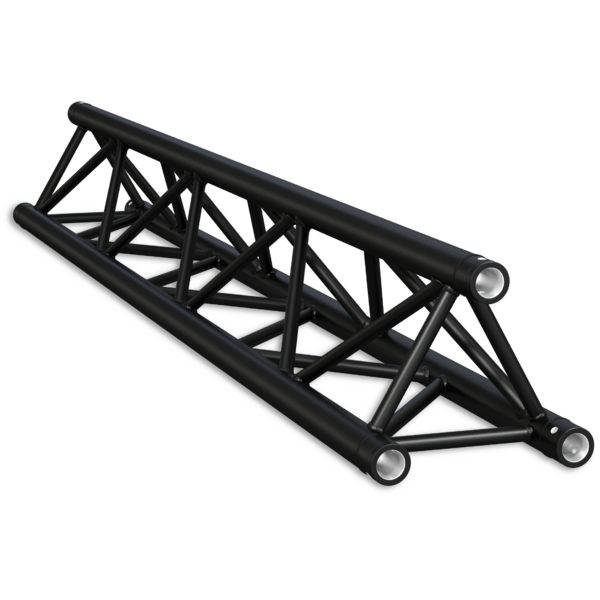

    Traliccio in alluminio a sezione triangolare con lato da 29 cm.

    Features:
    Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
    Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
    Terminali: connessioni quick-lock con coniche.
    Kit fast connection FCT5 incluso.

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    ST30 (optional)
    {ProdottiDaAccessorio}
    Truss cover tessuto estensibile, compat.truss sez.triang./quadra 29cm
    ST30 (include)
    {ProdottiDaAccessorio}
    FCTFCT
    Kit Fast-Connection, 3spigot, 6spine, 6coppiglie
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 45°, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 60°, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 90°, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 90°, V.Ext
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 90°, V.Int
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 120°, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo 2vie compatibile truss ST30, tubo corr. 50x2mm, FCT5 incluso, 135°, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Right, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Angolo L 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Right, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Ext
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 3vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Left, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 4vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, Right, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 4vie compatibile truss ST30, tubo 50x2mm, 2x FCT5 incl, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo T 5vie compatibile truss ST30, tubo c. 50x2mm, 2x FCT5 incl, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 5vie compatibile truss ST30, tubo c. 50x2mm, 2x FCT5 incl, V.Up
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 5vie compatibile truss ST30, tubo c. 50x2mm, 2x FCT5 incl, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Raccordo X 6vie compatibile truss ST30, tubo c. 50x2mm, 2x FCT5 incl, V.Down
    ST30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 500x500mm
    ST30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale circolare per tralicci in alluminio, dimensioni 650mm
    ST30 (optional)
    {ProdottiDaAccessorio}
    Base da terra universale per tralicci in alluminio, dimensioni (LxA) 800x800mm
    ST30 (optional)
    {ProdottiDaAccessorio}
    Base da terra in alluminio per truss a sez. triangolare

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download

    DMX chart & personalities

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D ST30_2D.zip 2MB
    3D ST30_3D.zip 4MB
    Technical drawing ST30_TECHNICAL DRAWINGS.zip 508KB
