PIXPAN9E | Music & Lights

PIXPAN9E

TRIBE

by TRIBE

discontinued

PIXPAN9E

ORDER CODE: PIXPAN9E

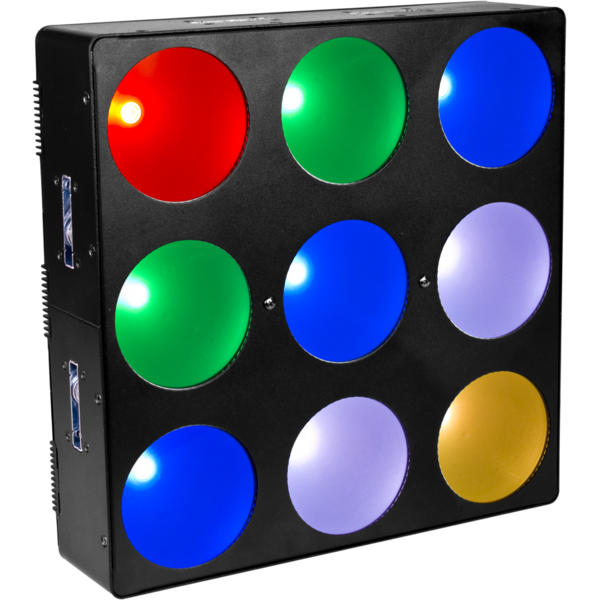

PIXPAN9E è una matrice LED composta da LED COB RGB / FC 9x15 W, progettata per rivoluzionare il concetto di pixel control applicato ai corpi illuminanti con sorgente LED.
Le speciali parabole ottiche in combinazione con LED 15 W COB (chip-on-board) danno a PIXPAN9E una potenza luminosa senza precedenti in grado di stupire e abbagliare il pubblico.
Ciascun LED di PIXPAN9E può essere controllato in modo indipendente, dando ai progettisti effetti di eye-candy avanzati di generazione dello stadio, animazioni pixel-mapping, riproduzione video e blinder.

Caratteristiche principali:

9 (matrice 3x3)x15 W COB LED RGB / FC
LED + riflettori parabolici offrono un fascio ampio come i classici DWE
Pixel control individuale di ungo singolo LED
Generatore avanzato di effetti con macro dinamiche, pattern statici, colori foreground e background, dimmer, velocità e rotazione

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA

Sorgente: 9x15W RGB LED
Flusso luminoso: 2'536,5
Durata media sorgente: > 50.000 h

Angolo di proiezione: 60°
Pixel pitch: 115mm / 4.53''
Tipo lente: riflettore parabolico in combinazione con lente Fresnel HD

SISTEMA COLORE

Miscelazione del colore: RGB / FC
Preset bianchi: 2.800 K - 10.000K
Ruota colori: ruota colori virtuale con macro

EFFETTI DINAMICI

Pixel pattern: effetti pixel pre-impostati, statici e dinamici
Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
Modalità statico: riproduzione statica di un colore
Modalità manuale: regolazione manuale di un colore
Auto mode: programmi integrati con regolazione della velocità di esecuzione
Modalità audio: attivazione musicale tramite microfono interno e controllo sensibilità

Hardware a bordo: meccanica integrata per l'assemblaggio modulare di più apparecchi
Corpo: robusto profilo in alluminio
Colore: nero

Protocolli: DMX512
Canali DMX: 3 / 5 / 9 / 27 / 31channel
Pixel control: controllo pixel2pixel
Display: display LED
Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
Master/Slave: per il controllo di più unità collegate in catena

ELETTRONICA

Dimmer: 0 ~ 100% lineare, elettronico
Curve dimmer: 4 curve dimmer selezionabili
Strobo / shutter: 1 - 28 Hz, elettronico
Temperatura d'esercizio: -10° ~ +45° Ta
Controllo LED: funzionamento senza sfarfallio

ALIMENTAZIONE

Alimentazione elettrica: 100-240V - 50/60Hz
Potenza massima assorbita: 136W
Potenza massima assorbita (a 120V): 139W
Output (a 230V): 10 unità connesse in serie
Output (a 120V): 5

CARATTERISTICHE FISICHE

Grado IP: IP33
Raffreddamento: attivo, funzionamento silenzioso
Sospensione e fissaggio: staffa per truss rigging e hardware di collegamento tra più unità
Connessione di segnale: 3p in/out
Connessione di alimentazione: IEC 10 A IN/OUT
Dimensioni (LxAxP): 344x344x156mm / 13.54''x13.54''x6.14''
Peso: 6kg / 13.23lbs

VIDEOS

UPBOXPRO

UPBOXPRO

(Opzionale)

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

	File name	File size	Download

User manual

	File name	File size	Download
	Pixpan9e_USER_MANUAL_ITEN.pdf(04/02/2019)	1MB

DMX chart & personalities

	File name	File size	Download

PIXPAN9E Firmware rev. 1.2

manufacturer fixture library (Link)	Link
prolights_pixpan9e.d4	Download

manufacturer fixture library (Link)

manufacturer fixture library (Link)	Link
pixpan9e_3ch.fdf	Download
pixpan9e_5ch.fdf	Download
pixpan9e_9ch.fdf	Download
pixpan9e_27ch.fdf	Download
pixpan9e_31ch.fdf	Download

manufacturer fixture library (Link)

prolights@pixpan_9e@3_channel@initial.xmlp	Download
prolights@pixpan_9e@5_channel@initial.xmlp	Download
prolights@pixpan_9e@9_channel@initial.xmlp	Download
prolights@pixpan_9e@27_channel@initial.xmlp	Download
prolights@pixpan_9e@31_channel@ma_library_update_v15.0.xmlp	Download

manufacturer fixture library (Link)

manufacturer fixture library (Link)

manufacturer fixture library (Link)	Link
pixpan 9e 3 channel.fix2	Download
pixpan 9e 5 channel.fix2	Download
pixpan 9e 9 channel.fix2	Download
pixpan 9e 27 channel.fix2	Download
pixpan 9e 31 channel.fix2	Download

manufacturer fixture library (Link)

Photometrics

	File name	File size	Download
	tribe_pixpan9e_blue_60°.ies(25/07/2018)	64KB
	tribe_pixpan9e_green_60°.ies(25/07/2018)	64KB
	tribe_pixpan9e_red_60°.ies(25/07/2018)	64KB
	tribe_pixpan9e_rgb_60°.ies(25/07/2018)	64KB
	Download DIALux product catalogue	-

CAD symbols & drawings

	File name	File size	Download
	Pixpan9e_CAD_2D.dwg(10/08/2018)	1MB
	Pixpan9e_CAD_3D.dwg(10/08/2018)	6MB
	Pixpan9e_TECHNICAL_DRAWING.pdf(09/05/2019)	139KB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader.

Revisione	Data Rilascio	Firmware changelog	HW Compatibility
Update Tool: UPBOXPRO
Check hardware changelog before downloading firmware
1.2 STABLE	28/10/2015	Improved firmware functionality.
