IP66

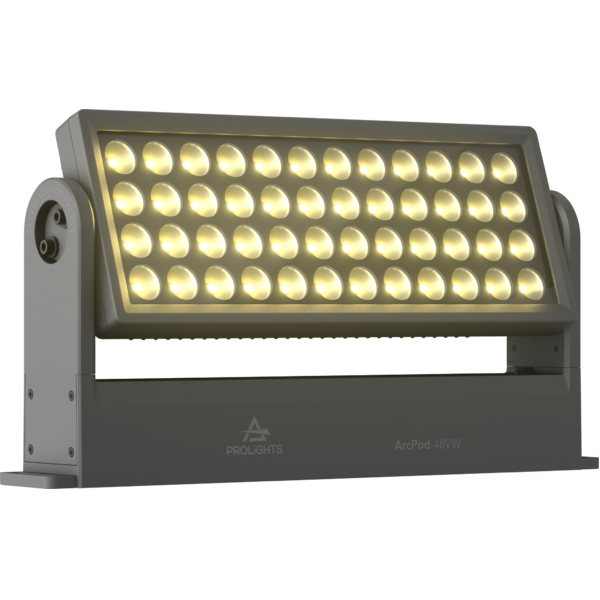

ArcPod 48VW è un wash da esterno compatto e potente, che offre una straordinaria luminosità di 46'000 lumen. E' composto da LED VW 48x10W, che offrono una riproduzione infinita dei bianchi. ArcPod 48VW è dotato di un design sottile ed'è privo di ventole, completato da un'ampia selezione di ottiche disponibili, che rendono ArcPod 48VW un dispositivo incredibilmente flessibile e versatile per qualsiasi installazione outdoor.
Features:Regolazione tilt e diverse opzioni di lenti per un focus preciso
48x10W LED VW
Emettitore LED controllabile in 4 sezioni
Forma compatta e privo di ventole
SORGENTE LUMINOSA
- Sorgente:48x10WBianco Caldo + Bianco Freddo LED
- Flusso luminoso:(15°) 25'309 lm; (15°+20°) 24'786 lm; (15°+30°) 24'628 lm; (15°+40°) 24'658 lm; (15°+60°) 24'204 lm; (15°+80°) 23'372 lm; (15°+10°x60°) 46'553 lm; (15°+30°x60°) 27'287@full
- Lux:(15°) 19'746 lx; (15°+20°) 3'992 lx; (15°+30°) 2'485 lx: (15°+40°) 1'310 lx; (15°+60°) 906 lx; (15°+80°) 585 lx; (15°+10°x60°) 3'470 lx; (15°+30°x60°) 1'578lx@5 m full
- CRI:81,3 @ WW; 83.5 @ CW; 86,2 @ full
- Durata media sorgente:> 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
- Ottiche aggiuntive:consulta accessori disponibili
SISTEMA COLORE
- Miscelazione del colore:bianco variabile
- CCT:controllo CCT tramite canale DMX indipendente
- Preset bianchi:2.700 K ~ 6.500K
- Ruota colori:ruota colori virtuale con macro
- Macros:macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
- Generatore effetti:up to 4 linearsezioni controllabili
- Modalità statico:riproduzione statica di un colore
CORPO
- Tilt angle:0 ~ 130°con regolazione manuale
- Corpo:corpo in alluminio pressofuso ad alta resistenza
- Colore:RAL 7012
CONTROLLO
- Protocolli:DMX512, RDM
- Canali DMX:1 / 2 / 3 / 5 / 11 / 14channel
- Pixel control:up to 4 linearsezioni controllabili
- RDM:RDM per controllo e impostazioni remote della fixture
- Display:interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
- Aggiornamento firmware:si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
- Master/Slave:per il controllo di più unità collegate in catena
ELETTRONICA
- Dimmer:0 ~ 100% lineare, elettronico
- Curve dimmer:4curve dimmer selezionabili
- Strobo / shutter:1 ~ 30Hz, elettronico
- Temperatura d'esercizio:-20° C / +45° C (-4° F / + 113° F)
- Controllo LED:funzionamento senza sfarfallio
- PWM selezionabile:600 ~ 25.000 Hz
ALIMENTAZIONE
- Potenza massima assorbita:
- Alimentazione elettrica:100-240V - 50/60Hz
- Potenza massima assorbita:520W
- Potenza massima assorbita (a 120V):552W
- Output (a 230V):4unità connesse in serie
- Output (a 120V):2unità connesse in serie
- Fattore di potenza:0,96
- Corrente di spunto:110VAC/15.5A, 230VAC/27.5A
CARATTERISTICHE FISICHE
- Grado IP:66per installazioni outdoor
- Grado IK:08
- Raffreddamento:proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
- Adattatori:adattatori 16A BARE END e XLR inclusi
- Connessione di segnale:1,8 mconnessione IP pressofusa per il segnale di ingresso
- Connessione di alimentazione:1,8 mconnessione IP pressofusa per il segnale di ingresso e di uscita
- Dimensioni (LxAxP):584x304x93mm
- Peso:14kg
CERTIFICAZIONI / APPROVAZIONI
BOX CONTENT- certificazioni / Approvazioni:CE, UKCA, RCM, cTUVus, FCC
- 1 x ARCPOD48VW
- 1 x BARE END - IP connection adapter
- 1 x 5p XLR - IP connection male adapter
- 1 x 5p XLR - IP connection female adapter
- User Manual
CODICE PRODOTTO
Codice Accessorio
Descrizione
CRMXBOXIP67
AWEXDC1221ADP
AWEXAC12ADP
RSR0630B
C6002B
A48QFILTER20
A48QFILTER30
A48QFILTER40
A48QFILTER60
A48QFILTER80
A48QFILTER1060optional
Diffusore di luce asimmetrico a 10°x60° per ARCPOD48Q e ARCPOD96Q 15x44,7 cm
A48QFILTER3060optional
Diffusore di luce asimmetrico a 30°x60° per ARCPOD48Q e ARCPOD96Q 15x44,7 cm
S27QLENS10
S27QLENS15
S27QLENS25
S27QLENS45
S48QBD
DATAMASTERoptional
RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR
AWEXAC1L03
AWEXAC1L05
AWEXAC1L10
AWEXAC1L20
AWEXDC1L05
AWEXDC1L10
AWEXDC1L03
AWEXDC1L20
UPBOXPRO
UPBOX1UP5
