NOVACVT
ORDER CODE: NOVACVT
Condividimi

Immagine Principale
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • NOVACVT
  • Code MODALITA' DI TRASMISSIONE IN/OUT ACCESSORIO INCLUSO Disp.
    NOVACVT4K-M Multi mode 16xRJ45, 4xOptical 4xNOVASFP4K-M
    NOVACVT4K-S Single mode 16xRJ45, 4xOptical 4xNOVASFP4K
    NOVACVT310
    END OF LIFE
    Multi mode 1xRJ45, 1xOptical 1xNOVASFP4K-M
    NOVACVT320
    END OF LIFE
    Single mode 1xRJ45, 1xOptical 1xNOVASFP4K
    NOVACVT10S Single mode 10xRJ45, 2xOptical 2xNOVASFP4K
    NOVACVT10M Multi mode 10xRJ45, 2xOptical 2xNOVASFP4K-M
    NOVACVT10PROS Single mode 10xRJ45, 2xOptical 2xNOVASFP4K
    NOVACVT10PROM Multi mode 10xRJ45, 2xOptical 2xNOVASFP4K-M

    NOVACVT4K-S e NOVACVT4K-M sono convertitori in fibra ad alte prestazioni, sviluppati da NovaStar. Grazie alla conversione fotoelettrica dei segnali, NOVACVT4K-S e NOVACVT4K-M attuano la trasmissione del segnale tramite fibra ottica e doppino. Consentono una trasmissione stabile e non facilmente interferibile del segnale a lunga distanza. Essendo facili da usare, NOVACVT4K-S e NOVACVT4K-M semplificano i collegamenti terminali e le connessioni di cablaggio locali.

    • NovaStar ALL-IN-ONE e sending card compatibili: NOVAPROUHD, NOVAPROUHDJR, NOVAMCTRL4K, NOVAMCTRLR5, NOVAMCTRL660PRO, NOVAVX1000.
    • Supportano 16 ingressi e uscite Ethernet Neutrik.
    • NOVACVT4K-S supporta 4 connettori ottici twin-core in fibra ottica e LC (compatibili con NOVASFP4K). Due di questi sono input e output master e gli altri due sono i backup.
    • NOVACVT4K-M supporta 4 connettori ottici twin-core multi-mode in fibra ottica e LC (compatibile con NOVASFP4K-M). Due di questi sono input e output master e gli altri due sono i backup.
    • Backup di alimentazione all'interno per maggiore stabilità e affidabilità.
    • 2 tipi di connettori di alimentazione (VDE e PowerCON), in grado di soddisfare le diverse esigenze dei clienti.
    • Vari indicatori sul pannello frontale, che mostrano chiaramente lo stato del dispositivo.
    • Connettori di controllo USB ed Ethernet, che rendono più flessibile e molto più facile collegare il computer di controllo.
    • Tensione in ingresso: 100-240 VAC, 50/60 Hz.
    • Assorbimento: 10 W.
    • Temperatura di esercizio: -20°C - +60°C.
    • Temperatura di stoccaggio: -20°C - +70°C.
    • Umidità di esercizio: 10% - 90% RH.
    • Dimensioni (LxAxP): 500 mm ×386 mm ×96 mm.
    • Peso netto: 4.6 kg.







    NOVACVT310 e NOVACVT320 sono dispositivi di conversione Nova EO. Dispongono delle seguenti caratteristiche:

    • 1 interfaccia via cavo RJ45, 1 interfaccia fibra.
    • Alimentazione 100-240 VAC 50/60 Hz.
    • NOVACVT310 utilizza fibra ottica dual-core multi-mode con interfaccia LC, la distanza di trasmissione è di 300 m. È compatibile con NOVASFP4K-M.
    • NOVACVT320 utilizza fibra ottica dual-core single-mode con interfaccia LC, la distanza di trasmissione è di 15 km. È compatibile con NOVASFP4K.
    • Nessun driver richiesto, utilizzo immediato dopo la connessione.







    NOVACVTRACK310 e NOVACVTRACK320 sono convertitori di fibra multicanale, sviluppati da NovaStar, basati rispettivamente su NOVACVT310 e NOVACVT320 per soddisfare le diverse esigenze dei clienti. Dotati di alta flessibilità di configurazione, il convertitore offre ai clienti scelte flessibili per scegliere il numero di canali in base alle proprie esigenze.

    Dispongono delle seguenti caratteristiche:

    • Interfacce multiple via cavo RJ45 e in fibra ottica.
    • Alimentazione: 100-240 VAC 50/60 Hz.
    • NOVACVTRACK310 utilizza fibra ottica dual-core multi-mode e interfaccia LC, con 300 m di distanza di trasmissione. È compatibile con NOVASFP4K-M.
    • NOVACVTRACK320 utilizza fibra ottica dual-mode single-core e interfaccia LC, con 15 km di distanza di trasmissione. È compatibile con NOVASFP4K.
    • Nessun driver richiesto, utilizzo immediato dopo la connessione.
    • Disponibile in diverse varianti con 4 canali, 8 canali, 12 canali e 16 canali.
    • Temperatura di funzionamento: -20°C - +60°C.
    • Umidità di esercizio: 10% - 90% RH
    • Peso netto: 6.9 kg.

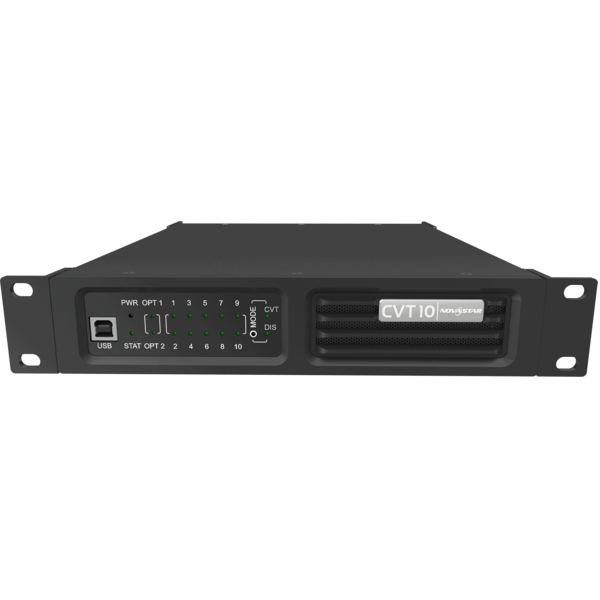

    Il convertitore in fibra NOVACVT10 offre un modo conveniente per convertire i segnali ottici in segnali elettrici o segnali elettrici in segnali ottici, per collegare la scheda di invio al display a LED. Offrendo una trasmissione dati full-duplex, efficiente e stabile con cui non è facile interferire, questo convertitore è ideale per la trasmissione a lunga distanza. Il design dell'hardware NOVACVT10 si concentra sulla praticità e la comodità dell'installazione in loco. Può essere montato orizzontalmente, sospeso o montato su rack, il che è facile, sicuro e affidabile. Per il montaggio su rack, è possibile combinare due dispositivi CVT10 o un dispositivo CVT10 e un elemento di collegamento in un unico assieme di 1U di larghezza.

    • Compatibili NovaStar ALL-IN-ONE e scheda di invio: NOVAPROUHD, NOVAPROUHDJR, NOVAMCTRL4K, NOVAMCTRLR5, NOVAMCTRL660PRO, NOVAPROHD, NOVAVX1000.
    • I modelli includono CVT10-S (monomodale) e CVT10-M (multimodale).
    • 2x porte ottiche con moduli ottici hot-swap installati in fabbrica, larghezza di banda di ciascuna fino a 10 Gbit/s
    • 10 porte Gigabit Ethernet, larghezza di banda fino a 1 Gbit/sFiber in e Ethernet out: 8 porte Ethernet disponibili (porte 1-8), porte 9-10 attualmente non disponibili (disponibili in futuro aggiornamento)
    • Ingresso Ethernet e uscita fibra: 10 porte Ethernet disponibili
    • 2 tipi di connettori di alimentazione, inclusa una presa di alimentazione a 3 pin e una presa PowerCON
    • 1x porta di controllo USB di tipo B
    • Alimentazione: 100-240V~, 50/60Hz, 0.7A
    • Consumo di potenza nominale: 22 W
    • Temperatura dell'ambiente operativo: da -20ºC a +60ºC
    • Umidità dell'ambiente operativo: dal 10% di umidità relativa all'80% di umidità relativa, senza condensa
    • Temperatura dell'ambiente di stoccaggio: da -20°C a +70°C
    • Umidità dell'ambiente di stoccaggio: dal 10% di umidità relativa al 95% di umidità relativa, senza condensa
    • Dimensioni: 254,3 mm × 50,1 mm × 290,0 mm
    • Peso netto: 2,1 kg; Nota: è il peso di un solo prodotto.
    • Peso lordo: 3,1 kg; Nota: è il peso totale del prodotto, degli accessori, dei materiali stampati e dei materiali di imballaggio imballati secondo le specifiche di imballaggio.
    • Scatola di imballaggio: 362,0 mm × 141,0 mm × 331,0 mm, scatola di carta kraft
    • Scatola esterna: 387,0 mm × 173,0 mm × 359,0 mm, scatola di carta kraft
    • Contenuto della confezione: 1x CVT10, 1x cavo di alimentazione, 1x cavo USB, 1x cavo Ethernet, 1x staffa di supporto A (con dadi), 1x staffa di supporto B (senza dadi), 1x pezzo di collegamento, 12x viti M3*8, 1x schema di montaggio, 1x certificato di approvazione
    • Certificazioni: RoHS, FCC, CE, IC
    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    include
    NOVASTAR, adattatore fibra ottica single mode per controller NOVASTRA 10G OPT
    optional
    NOVASTAR, adattatore fibra ottica multy mode per controller NOVASTRA 10G OPT

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download
    User manual Novacvt10m_GUIDE.pdf 890KB
    User manual Novacvt10s_GUIDE.pdf 890KB

    DMX chart & personalities

    File name File size Download

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware

    Istruzioni per l'aggiornamento firmware

    1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

    2 Scaricare il software per l'aggiornamento UpBox_Tool

    3 Seguire le istruzioni presenti nella seguente guida
    -------------------------------------------------------------------------------
    Note:
    • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
    • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
    • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
    • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
    Update Tool: {Upbox}
    Check hardware changelog before downloading firmware
    Revisione Data Rilascio Firmware changelog HW Compatibility
    1.0.2.0 STABLE 27/06/2018
