UVSTRIP18 end of life
ORDER CODE: UVSTRIP18
Condividimi

Immagine Principale
  • UVSTRIP18
  • UVSTRIP18
  • UVSTRIP18
  • UVSTRIP18
  • UVSTRIP18
  • UVSTRIP18

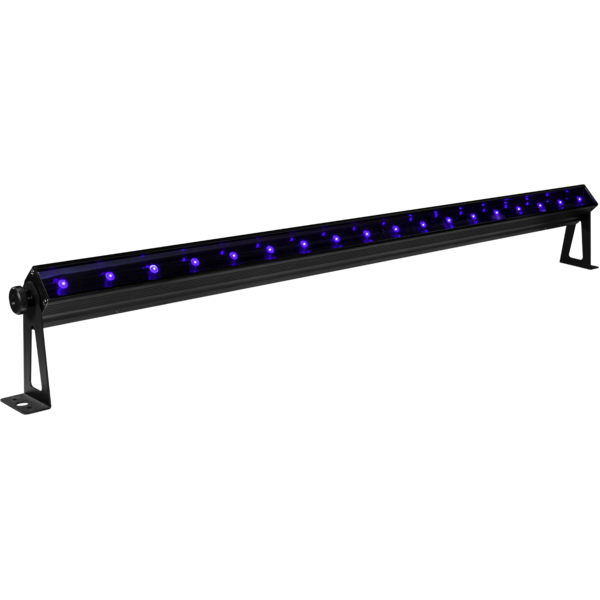

  • UVSTRIP18 è una barra LED UV ad alta potenza con 18 LED 3 W, concepita per sostituire i tradizionali proiettori basati su funzionamento con lampada fluorescente. UVSTRIP18 è un proiettore flessibile e user-friendly, grazie al controllo in DMX oppure in remoto con telecomando ad infrarossi, oltre che alle modalità automatiche e master/slave.

    Features:
    18x3 W UV LED
    Wavelenght: 405 nm
    Ricevitore Infrarossi incorporato per remote controller
    Frequenza dei diodi anti-flicker

    SORGENTE LUMINOSA
    • Sorgente:
      18x3
      W
      UV LED
    • Durata media sorgente:
      > 50.000 h
    OTTICA
    • Angolo di proiezione:
      126
      °
    EFFETTI DINAMICI
    • Modalità manuale:
      regolazione manuale dimmer e strobo
    • Modalità audio:
      attivazione musicale tramite microfono interno e controllo sensibilità
    CORPO
    • Corpo:
      robusto profilo in alluminio
    • Colore:
      nero
    CONTROLLO
    • Protocolli:
      DMX512
    • Canali DMX:
      3
      channel
    • Display:
      display LED
    • Aggiornamento firmware:
      si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
    • Master/Slave:
      per il controllo di più unità collegate in catena
    ELETTRONICA
    • Dimmer:
      0 ~ 100% lineare, elettronico
    • Strobo / shutter:
      1 - 28
      Hz, elettronico
    • Temperatura d'esercizio:
      0° ~ +45°
    • Controllo LED:
      funzionamento senza sfarfallio
    ALIMENTAZIONE
    • Alimentazione elettrica:
      100-240V - 50/60Hz
    • Potenza massima assorbita:
      53,3
      W
    • Potenza massima assorbita (a 120V):
      53,3
      W
    • Output (a 230V):
      26
      unità connesse in serie
    • Output (a 120V):
      12
      unità connesse in serie
    CARATTERISTICHE FISICHE
    • Grado IP:
      30
    • Raffreddamento:
      proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
    • Sospensione e fissaggio:
      doppia staffa per il fissaggio in sospensione e per il posizionamento del proiettore da terra
    • Connessione di segnale:
      XLR 3p IN/OUT connectors
    • Connessione di alimentazione:
    • Dimensioni (LxAxP):
      1.065x65x128,5
      mm
    • Peso:
      2,35
      kg
    CERTIFICAZIONI / APPROVAZIONI
    • certificazioni / Approvazioni:
      CE, UKCA
    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Cavo alimentazione presa VDE, spina SCHUKO
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Cavo Dmx assembl. HC5340 CANC3MXX XLR 3p -> CANC3FXX XLR (f) 3p, L.3m
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}
    Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin
    UVSTRIP18 (optional)
    {ProdottiDaAccessorio}

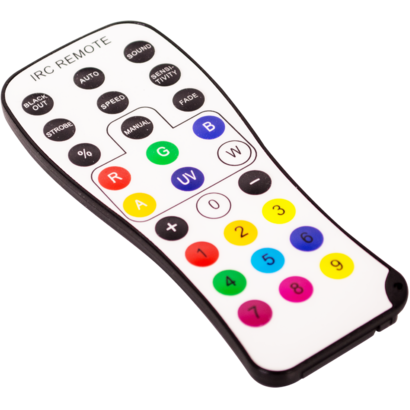

    Controller ad infrarossi RGBWAP, contr. manual / auto, LUMI IR series

    Data sheet & specs

    File name File size Download

    User manual

    File name File size Download
    User manual Uvstrip18_USER_MANUAL_ITEN.pdf 5MB

    DMX chart & personalities

    File name File size Download
    UVSTRIP18 Firmware rev. 1.5
    manufacturer fixture library (Link) Link
    prolights_uvstrip18.d4Download
    manufacturer fixture library (Link) Link
    prolights_uvstrip18_3ch.hedDownload
    uvstrip18_3ch.fdfDownload

    Photometrics

    File name File size Download

    CAD symbols & drawings

    File name File size Download
    2D Uvstrip18_2D.dwg 384KB
    Technical drawing Uvstrip18_TECHNICAL_DRAWING.pdf 91KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware

    Istruzioni per l'aggiornamento firmware

    1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

    2 Scaricare il software per l'aggiornamento UpBox_Tool

    3 Seguire le istruzioni presenti nella seguente guida
    -------------------------------------------------------------------------------
    Note:
    • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
    • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
    • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
    • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
    Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
    Check hardware changelog before downloading firmware
    Revisione Data Rilascio Firmware changelog HW Compatibility
    1.5 STABLE 30/12/2019 Improved firmware functionality. Rev. 1
