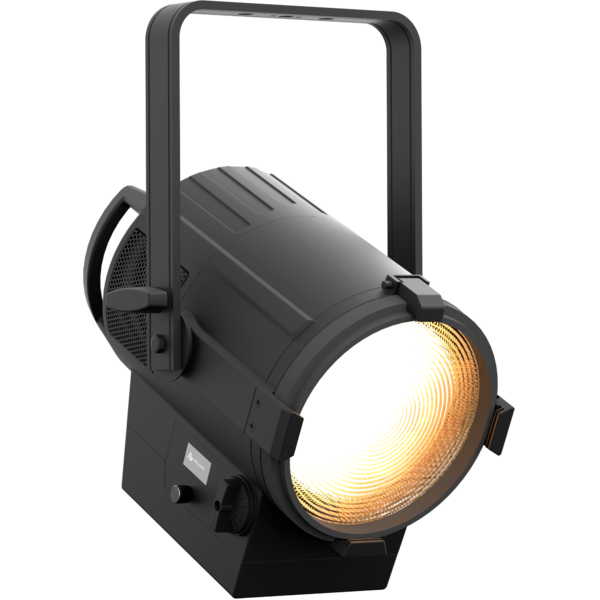

EclFresnel

Fresnel LED con sorgente bianca HB, che sostituisce una lampada da 1.000W

EclFresnel è un fresnel LED, equivalente a proiettori alogeni da 1.000W. Dotato delle stesse caratteristiche di un Fresnel tradizionale ma con controllo del fascio, bandiere e una potente sorgente che punta ad un'incredibile resa del colore. EclFresnel aggiunge al fresnel tutti i vantaggi del LED.

Caratteristiche principali:

  • TU (3.200 K) e DY (5.600 K) entrambe le versioni disponibili con HD Dimming
  • Lenti Fresnel con zoom da 17° a 66°
  • Modalità silenziosa per utilizzo in studio e stage

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 230W LED bianco ad alta potenza
  • CCT: (TU) 3.200 K - (DY) 5.600
  • Flusso luminoso: (TU) (17°) 10'842 lm (66°) 13'320 @Full
  • Flusso luminoso: (DY) (17°) 12'546 lm (66°) 15'623 lm @full
  • Lux: (TU) (17°) 3'728 lx - (66°) 1'019lx @5 m full
  • Lux: (DY) (17°) 4'260 lx - (66°) 1'182lx @5 m full
  • CRI: (TU) >98 - (DY) >95
  • R9: (TU) >90 - (DY) >90
  • TLCI: (TU) >98; (DY) >95
  • TM30 Rf: (TU) >92; (DY) >89
  • TM30 Rg: (TU) >99; (DY) >98
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom range: 17° - 66° manuale
  • Diametro lente: 8'' - 200mm / 0.31''
  • Tipo lente: fresnel zoom lens
  • Altro: barndoor e porta gelatina inclusi
SISTEMA COLORE
  • Miscelazione del colore: bianco
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer
  • Modalità manuale: regolazione manuale del dimmer tramite menu o manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: included telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Pan range: (for pole operated version) 360° con regolazione manuale
  • Tilt range: (for pole operated version) 340° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero (RAL9004), variante con finitura bianca disponibile (RAL9010)
  • Altro: Spigot 28 mm
CONTROLLO
  • Protocolli: DMX512, RDM, rotatory knob
  • Canali DMX: ch1: 1 / 2 - ch2: 2 / 3 / 5channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer
ELETTRONICA
  • Dimmer: 0 ~ 100%, dimmer manuale su manopola
  • Curve dimmer: curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 220W
  • Output (a 230V): 17 unità connesse in serie
  • Fattore di potenza: 0,95
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 283x440x343mm / 11.14''x17.32''x13.5''
  • Dimensioni con sistema PO (LxAxP): 341x545x343mm / 13.43''x21.46''x13.5''
  • Peso: 7,5kg / 16.53lbs
  • Peso con sistema PO: 9,7kg / 21.38lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
CCT
CRI
R9
Lumen
Finitura
ECLFRESNELTU
ECLFRESNELTU
3.200 K
98
90
13'320 lm
Black
ECLFRESNELDY
ECLFRESNELDY
5.600 K
95
90
15'623 lm
Black
ECLFRESNELPTU
ECLFRESNELPTU
3.200 K
98
90
13'320 lm
Black
ECLFRESNELPDY
ECLFRESNELPDY
5.600 K
95
90
15'623 lm
Black
ECLFRESNELTUWH
ECLFRESNELTUWH
3.200 K
98
90
13'320 lm
White
ECLFRESNELDYWH
ECLFRESNELDYWH
5.600 K
95
90
15'623 lm
White

Accessori e prodotti correlati

9533FXWL03
9533FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(Opzionale)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(Opzionale)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
C6040B
C6040B
(Opzionale)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
ECLFRSPG
ECLFRSPG
(Incluso)
Spigot per fixtures PROLIGHTS
ECLFRSBD
ECLFRSBD
(Incluso)
Alette per regolazione fascio di luce
FCLECLFRS
FCLECLFRS
(Opzionale)
Flightcase per 4x ECLFRESNEL
ECLFRSTPG
ECLFRSTPG
(Incluso)
Telaio porta gelatina per ECLFRESNEL series
ECLFRSNL
ECLFRSNL
(Opzionale)
Lente ad angolo stretto per proiettori ECLFRESNEL TU e DY
EFSBUFDS
EFSBUFDS
(Opzionale)
SNAPBAG - Universal SMALL DEEPER for BARNDOORS
SPGM10
SPGM10
(Opzionale)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Opzionale)
Spigot 28mm per fixtures, perno M12
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclfresnel_A4_DATASHEET_(IT).pdf(16/06/2021)466KB
Letter datasheetEclfresnel_A4_DATASHEET_(EN).pdf(31/10/2022)512KB
Tender SpecificationEclfresneltu_TENDER_SPECIFICATION.pdf(20/07/2021)3MB
Tender SpecificationEclfresneldy_TENDER_SPECIFICATION.pdf(20/07/2021)3MB

User manual

File name File size Download
User manualEclfresnel_USER_MANUAL_EN.pdf(31/01/2023)5MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities

File name File size Download
DMX chartEclfresnel_DMX_CHARTS.pdf(03/05/2021)76KB

ECLFRESNELTU Firmware rev. 1.5

manufacturer fixture library (Link) Link
prolights_eclipsefresneltu.d4Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload

ECLFRESNELDY Firmware rev. 1.5

manufacturer fixture library (Link) Link
prolights_eclipsefresneldy.d4Download
manufacturer fixture library (Link) Link
prolights_eclipsefresdy_1ch.hedDownload
prolights_eclipsefresdy_2ch1.hedDownload
prolights_eclipsefresdy_2ch2.hedDownload
prolights_eclipsefresdy_3ch.hedDownload
prolights_eclipsefresdy_5ch.hedDownload
manufacturer fixture library (Link) Link

ECLFRESNELPTU Firmware rev. 1.4

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload

ECLFRESNELPDY Firmware rev. 1.5

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

ECLFRESNELPDY Firmware rev. 1.4

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

ECLFRESNELTUWH Firmware rev. 1.4

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload

Tech docs

File name File size Download
Noise ReportEclfresneltu_NOISE_REPORT.pdf(17/05/2024)610KB

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (download completo disponibile sul Customer Care - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Info aggiuntive:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento (UPBOXPRO, UPBOX1 e UPBOX2)
  • E' possibile aggiornare le schede di rete (tramite file .EHEX) grazie alla seguente guida con il software Professional Uploader
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1.0
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1.0

Richiesta Informazioni

News

PROLIGHTS lancia HaluStrip Duo: barra lineare IP65 a doppio strato che unisce beam e pixel
05 Dicembre 2025
PROLIGHTS lancia HaluStrip Duo: barra lineare IP65 a doppio strato che unisce beam e pixel
PROLIGHTS presenta HaluStrip Duo , una strip LED da un metro a doppio strato che unisce potenti beam in bianco caldo a una superficie RGB+WW ad alta luminosità all'interno di un telaio modulare. Pensata per palchi e TV, abbina fasci stretti a lunga gittata
PROLIGHTS illumina Ocean Court del National Maritime Museum di Londra
02 Dicembre 2025
PROLIGHTS illumina Ocean Court del National Maritime Museum di Londra
Ocean Court , l'atrio vetrato nel cuore del National Maritime Museum di Greenwich, a Londra, è stato dotato di un nuovo sistema di illuminazione per eventi con proiettori PROLIGHTS . L'installazione, realizzata da A.C. Special Projects (ACSP) in collaborazione
Music & Lights annuncia la distribuzione esclusiva di Unilumin Rental in Italia
01 Dicembre 2025
Music & Lights annuncia la distribuzione esclusiva di Unilumin Rental in Italia
Music & Lights è lieta di annunciare la firma di un accordo di distribuzione esclusiva per il mercato italiano delle soluzioni Rental del marchio Unilumin , brand leader globale nel settore dei LED display professionali. Con effetto immediato, Music
PROLIGHTS lancia Astra Profile1200IP: moving profile IP65 ad alta potenza con 54.000 lm e sagomazione completa
26 Novembre 2025
PROLIGHTS lancia Astra Profile1200IP: moving profile IP65 ad alta potenza con 54.000 lm e sagomazione completa
PROLIGHTS lancia l' Astra Profile1200IP , una testa mobile profile IP65 di grande formato, progettato per garantire elevata luminosità e prestazioni robuste su grandi palchi outdoor e nelle arene. Al suo interno, un motore LED bianco da 1.400 W pilotato
HaluPix Duo crea un'energia visiva straordinaria al When We Were Young Festival
24 Novembre 2025
HaluPix Duo crea un'energia visiva straordinaria al When We Were Young Festival
Si è svolto a  Las Vegas il festival When We Were Young , riportando sul palco alcuni dei nomi più iconici della scena alternative e pop-punk. Tra i momenti più attesi sul palco 7-Eleven spicca l'esibizione dei Panic! At The Disco , il cui show ha
Gli studi della RTP di Lisbona e Porto rinnovati con PROLIGHTS
13 Novembre 2025
Gli studi della RTP di Lisbona e Porto rinnovati con PROLIGHTS
I nuovi studi della RTP , situati a Lisbona (Marechal Gomes da Costa) e a Porto (Centro di Produzione del Nord), sono stati dotati di un avanzato sistema di illuminazione PROLIGHTS , fornito e installato da SLS - Sound and Light Systems in collaborazione
PROLIGHTS illumina lo spazio Acea alla Festa del Cinema di Roma
04 Novembre 2025
PROLIGHTS illumina lo spazio Acea alla Festa del Cinema di Roma
La 19ª edizione della Festa del Cinema di Roma ha illuminato ancora una volta la Città Eterna, e PROLIGHTS ha avuto un ruolo centrale nell'illuminazione degli spazi di Acea, Main Partner dell'evento. Il sistema di illuminazione dello stand Acea all'Auditorium
Un Halloween luminoso da brividi con PROLIGHTS a Carved
28 Ottobre 2025
Un Halloween luminoso da brividi con PROLIGHTS a Carved
Nei suggestivi Descanso Gardens a Los Angeles , in California, ha preso vita Carved , un'esperienza immersiva a tema Halloween pensata per tutta la famiglia. L'evento è stato realizzato sfruttando l'infrastruttura già utilizzata per Enchanted Forest
PROLIGHTS presenta la serie EclExpo FloodIP: famiglia di proiettori flood IP-rated disponibile in più formati
20 Ottobre 2025
PROLIGHTS presenta la serie EclExpo FloodIP: famiglia di proiettori flood IP-rated disponibile in più formati
PROLIGHTS amplia la sua rinomata piattaforma EclExpo Flood con due modelli base certificati IP65: EclExpo Flood150IP ed EclExpo Flood300IP, entrambi disponibili nelle varianti Full Color e Variable White. Progettati per sostituire i classici proiettori
Atmosfera gotica per la première della seconda stagione di Mercoledì, con PROLIGHTS
14 Ottobre 2025
Atmosfera gotica per la première della seconda stagione di Mercoledì, con PROLIGHTS
Cockatoo Island , a Sydney, è stata trasformata dalla rinomata agenzia di experience Rizer, che opera a livello globale, in un parco giochi gotico per il lancio della seconda stagione della serie Netflix Mercoledì . Installazioni inquietanti e un'atmosfera
PROLIGHTS presenta ArcPod 300FCLT: Wash LED a lunga gittata
08 Ottobre 2025
PROLIGHTS presenta ArcPod 300FCLT: Wash LED a lunga gittata
PROLIGHTS presenta ArcPod 300FCLT , un wash LED a lunga gittata progettato per l'illuminazione architetturale a grande distanza su grattacieli, stadi, torri cittadine e ponti. Con ottiche ultra-strette da 2,5° e assorbimento di 260 W, il proiettore,
Il Lumina Electronic Festival illuminato da PROLIGHTS
03 Ottobre 2025
Il Lumina Electronic Festival illuminato da PROLIGHTS
La storica città albanese di Korçë , nota per la sua vivace scena culturale, ha recentemente ospitato il Lumina Electronic Festival , musica e tecnologia si sono intrecciate in un ambiente immersivo firmato PROLIGHTS . Il light design di Florind Tenolli

Iscriviti alla nostra Newsletter

Loading...
